  文章標題:小功率電機熱保護器選型應用探討
回復文章
作者:vivan2254  發表時間:2010-6-2 15:47:48

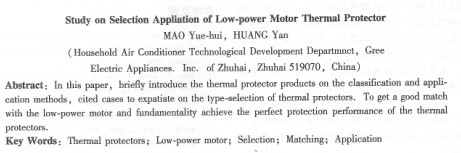

小功率電機熱保護器選型應用探討
毛躍輝,黃燕
(珠海格力電器股份有限公司家用空伺技術部,珠海519070)


摘要:本文簡要介紹熱保護器產品的分類、應用方式,并通過舉例闡述了熱保護器的選型方法,以便達到熱保護器與小功率電機正確匹配,使其保護功能以揮至極。
關鍵詞:熱保護器;小功率電機;選型;匹配;應用
中圖分類號:tm384    文歙標志碼:a    文章編號:1001-6848(2010)02-0102-03
0
  小功率電機是指額定功率在1.1 kw及以下的旋轉電機,它的應用范圍比較廣泛。熱保護器作為小功率電機或整機的關鍵部件,如何正確選用熱保護器、合理匹配好熱保護器,對電機乃至整機的性能、安全性有著非常大的影響。針對上述情況,本文重點介紹了小功率電機熱保護器的保護形式、選型與匹配使用情況等。
熱保護器的種類和應用
  作為電機的溫度保護系統,一般由熱檢測器和控制系統或熱保護器等組成。從控制方式上來說,采用熱保護器直接控制是一種比較方便和實惠的控制方法,成本也較省。
1.1產品形式分類
1)按照動作原理分:溫度型(僅對溫度敏感而動作)、電流溫度型(對溫度、電流均敏感而動作);
2)按動作方式分:速動式、緩動式;
3)接觸點狀態分:常開式、常閉式;
4)按觸點結構分:單端式、雙端式;
5)按雙金屬片受熱方式分:自身通電發熱式、復熱式、旁熱式;
6)按雙金屬片的形狀分:碟形、條形;
7)按調節溫度分:可調和定溫;
8)按密封形式分:敞殲式和密封式;
9)按外殼電位分:帶電和不帶電。
1.2熱保護器的應用方式
1)對電熱器件的溫度控制和調溫;
2)對電機的超溫運行進行控制和保護;
3)對電機由于長時間發生堵轉或過載等引起的繞組過熱進行保護。
目前,熱保護器廣泛應用于電熱器具、電熱水壺、空調器、洗碗機、消毒柜、變壓器、罩極式電機、電容運轉式電機、空調壓縮機、風機等。
2熱保護器動作原理分析
    雙金屬型保護器實際上是一種用雙金屬片制成的開關或繼電器,由于價格低廉而得到廣泛應用。雙金屬片由兩層熱膨脹系數不同的合金疊合而成,其中,膨脹系數較大的稱為主動層;膨脹系數較小的稱為被動層。由于兩層材料膨脹系數不同,雙金屬片在溫度升高時會彎曲變形,而溫度降低后又會恢復原來的樣子。
    熱保護器中的關鍵部件是由高靈敏的雙金屬元件與動觸頭、靜觸頭組成。在電機正常工作時,雙金屬元件處于自由狀態,動觸頭和靜觸頭閉合緊密,如圖2中的a圖,電路導通正常工作。當電機在使用過程中其內部繞組的發熱、溫度上升到熱保護器的動作溫度值時,雙金屬元件受熱產生內應力而迅速動作,拉動動觸頭,使觸點斷開,從而切斷電源,使得電機停止工作,如圖2中的b圖示意。當電機繞組溫度下降到熱保護器額定復位溫度值時,雙金屬元件又恢復到初始閉合狀態,此時,電路又被導通,電機正常工作。
2.1熱保護器的主要參數
  額定斷開溫度額定斷開溫度指觸點脫扣時的溫度。一般容差為+7℃。 額定復位溫度額定復位溫度指重新閉合魅點時的溫度,標稱值容差一般為±15℃。 強界脫扣電流臨界脫扣電流指在特定的環境下,能承受的****連續電流。額定脫扣電流額定脫扣時電流指環境溫度25℃時,在規定時間內脫扣的電流。
3小功率電機熱保護器的合理選型匹配分析
