采用pwm復合控制的電動摩托車控制策略
    何躍軍,劉桂英
(南昌航空學院測控系,江西  南昌  330034)

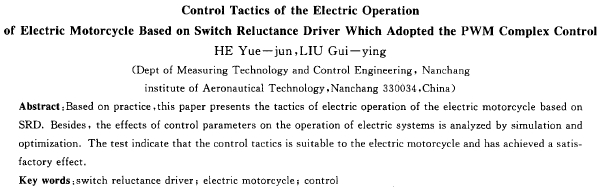

  摘  要:以實踐為基礎,提出了一套適用于采用開關磁阻電動機的電動摩托車電動運行的控制策略,同時對在電動運行中,控制系數對系統的影響進行了仿真分析和優化。實驗表明,本控制策略適宜電動摩托車,且達到了一個理想的效果。
  關鍵詞:開關磁阻電機;電動摩托車;控制
  中圖分類號:tm301,2    文獻標識碼:a    文章編號:1001-6848(2000)04-0024-03
概
    所論述的電動摩托車驅動電機采用的是開關磁阻電動機,這種電機是70年代后期才逐步新興發展起來的一種新型電力驅動裝置,它的主要優點為[1],電機結構簡單、成本低、定子為集中繞組,轉子無繞組,因而適用于較高速t行駛;功率變換器不至于發生一般逆變器所謂的直通短路故障;可控參數多,開通角θ1、關斷角相電壓、相電流都可影響轉矩,調速性能好,能很方便地實現再生制動以及能量的回收,因而被專家列為電動車領域的一匹“黑馬”。
2  srd電動摩托車電壓斬波pwm控制工作原理
    對于不對稱半橋主電路(如圖1所示),經推導可得:

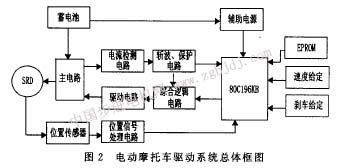

    當相電壓恒定時,電機呈串勵的機械特性。當t恒定時,電機轉速與相電壓成正比。因此可以通過調節相電壓u,實現對srd的調速控制。但對應某一寬廣的速域,如單純地采用pwm調壓調速控制,而使θ1、θ2固定則其局限性是顯然的。因為在某一速度下運行的sr電機,相同的轉矩,θ1、θ2和占空比可以有多種不同的組合,因而對應有不同大小的電流有效值。如固定θ1、θ2而只調占空比的方法則無法做到在整個運行速域內損耗最小,效率****。因此為提高效率和獲得較大的出力,電機的開通、關斷角也必須隨轉速的改變而變化。針對這一情況,本系統采用的pwm+優化角度的復合控制策略,其具體過程為:將pwm斬波信號調制到主電踣的下開關管的觸發脈沖這中,通過調節pwm的占空比,控制相繞組的電壓,實現調壓調速。對于控制參數,則通過數值仿真,以電機****出力為目標,兼顧效率的要求,針對不同的轉速,進行優化,然后制成表格,存入單片機。單片機程序在執行過程中,根據轉速區段分別查表調出經過優了的θ1、θ2值,這樣經過優化后的控制方案,提高了系統的效率,增加了電動摩托車的續駛里程,從而達到了優化控制的目的。電機摩托車驅動系統總體構成如圖2所示。

   3  srd電動摩托車pwm控制電動運行系統主電路的數學模型
    為了簡化,在建立本系統主電路的數學模型之前,先作如下假設:
    (1)不計電源電壓的波動。
    (2)主開關元件的開通與關斷元過渡過程。
    (3)不考慮電機鐵心中的磁滯損耗和渦流損耗。
    (4)電機各相對稱,不計相間互感。
    由此即可列寫出本系統主電路的數學模型。
    由于本系統主電路采用的形式為4相不對稱半橋結構形式,其4相間相互獨立,故只須對一相進行分析即可。
    對于本系統采用的pwm調壓調速斬單管控制,其具有三種工作狀態。
    狀態1:如圖3所示,主開關管vl、v2導通,蓄電池經主開關管v1和v2向相繞組提供電流,此時相繞組續流二極管關斷,并承受蓄電池的反壓。其相電流按圖3歷示路徑流動。
