盤式電機電樞熱固性模塑料注射模及工藝
    易通淵
(三六五一廠民品分廠,貴州  貴陽  550008)
中圖分類號:tm305    文獻標識碼:c    文章編號;1001-6848(2000)03-0035-02
引  言
    直流盤式電機是一種扁平型電機,具有體積小、重量輕、安裝方便的優點。我廠用于汽車水箱冷卻風扇總成,結構見圖1。

    目前,產量不大的主要原因是電機電樞的成型工藝不合理。大多數廠家采用環氧灌注成型工藝。
    我廠1 990年從港商引進熱固性注塑機及相應模具與模塑料。起點處于國內先進水平,但由于模具與成型工藝在缺陷,致使電樞翹曲變形,不能投入生產。
    1995年我廠組織課題攻關,對模具進行了技術改造,完善了成型工藝,使之成功應用于生產。與環氧灌封工藝比較,效率提高40倍。每班次100件左右。塑封料采用國產模塑料。
2制品翹曲的工藝分析

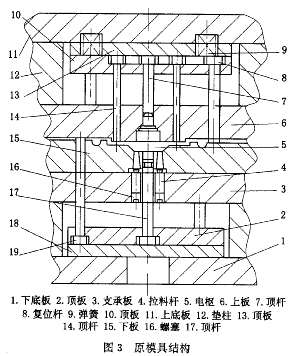

    原模具制造的電樞變形成杯狀,見圖2雙點劃線,原模具結構見圖3。
    變形原因分析;
    當上模頂桿開始頂動電樞時,由于模塑料從挨向器槽間空隙滲入,致使上模抱緊換向器,使電樞中心受到向上的拉力。頂桿之頂動力向下作用于電樞圓周。綜合作用力的結果,在開模一瞬間,制品已經變形。

2.1  下模未設足夠頂桿
    原模具僅在中心位置設一頂桿頂動電樞軸以達到出模的目的。但由于電樞圓周方向被模具抱緊,結果使電樞在同一方向更嚴重變形。
2.2料簡固化時限因素
    塑料在料筒內滯留過長時間,塑料發生固化反應,無法繼續進行注塑。因此,限制了電樞在模具中不能超過一定時間,這導致出模時電樞剛度并未達到冷卻時的剛度,稍一受力極易變形。
2.3銅環與塑料收縮不一致引起的變形
    成形材料在模腔內經注塑、固化到成型,其內部會產生較大的內應力(組織應力、熱應力),隨著溫度不斷下降,聚集在制件內部的這種應力會逐漸釋放,在電樞表面引起收縮。收縮的大小與冷卻速度、成型材料的收縮率、銅環的漲系數‰和所受到的約束條件等因素的不同,收縮變形量也不同。
    銅環自由狀態時的收縮量為(見圖4);

    成型材料自由收縮變形量用△c表示:

    當制件隨溫度下降,收縮增大,與之產生的內應力及收縮力p也增大。當溫度變化達某一溫度時,△c >△b,材料收縮將受到銅環的限制,阻止它繼續產生變形。銅環在收縮力p的作用與其產生反作用力n:

    收縮力p與反作用力ⅳ作用引起的變形可以認為由兩部分組成。即由力p作用使銅環受壓,其變形用疋表示。由力作用使成型材料受拉

    總變形為:
