定子鉸鏈?zhǔn)綗o刷電動機的特點及其性能
陳杰，趙振奎，徐剛
(中國電子科技集團公司第二十一研究所，上海200233)

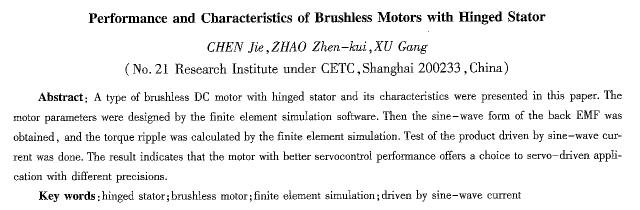

摘要：介紹了一種便于規模化生產的定子鉸鏈?zhǔn)浇Y(jié)構無刷電動機及其特點，利用有限元仿真軟件對電機參數進行了合理設計，從而獲得了正弦性較好的反電勢波形，并通過有限元仿真計算了電機轉矩波動。試驗結果表明，該電機采用正弦波電流驅動控制，具備了較好的伺服控制性能，為不同精度的伺服驅動應用場合提供了一個選擇。
關鍵詞：定子鉸鏈?zhǔn)剑挥来艧o刷電動機；有限元仿真；正弦波電流驅動
中圖分類號：TM341 文獻標識碼：A 文章編號：1004—7018(2010)04—0011一112
引 言
永磁無刷電動機由于具有結構簡單、運行可靠、維護方便等特點，在工業自動控制、交通運輸以及現代武器裝備等各種領域中得到了越來越廣泛的應用。按電機繞組內驅動電流的不同，可分為方波驅動型和正弦波驅動型，其中繞組驅動電流為方波的稱方波驅動型無刷電動機(BLDcM)；繞組驅動電流為正弦波的稱正弦波驅動型無刷電動機(PMsM或Ac motor)。對于方波驅動和正弦波驅動無刷電動機的區別和優缺點，許多文獻都進行了論述，普遍認為方波驅動無刷電動機較明顯的不足之處是轉矩波動；而對應方波驅動無刷電動機而言，正弦波驅動無刷電動機具有運行平穩、調速比寬和控制精度高等特點，但成本也較高[1]。文獻[1]同時提出“正弦波驅動是發展方向”，因此，應結合不同的應用場合，研究和開發較為經濟的正弦波驅動無刷電動機。本文介紹一種較為經濟的正弦波電流驅動無刷電動機。該電動機定子采用鉸鏈?zhǔn)浇Y(jié)構，并采用集中繞組形式，避免了采用分布式繞組電動機繞線不便進行規�；a(chǎn)、定子沖片的利用率也較低的缺點，降低了制造成本。同時通過對電機定、轉子參數的合理設計，該型電機獲得了正弦性較好的反電勢，配上高精度的旋轉變壓器作為位置傳感器后，通過正弦波電流驅動控制，該電機在獲得意效率和高出力的同時，具有較寬轉速控制范圍和較高的控制精度。
1鉸鏈?zhǔn)綗o刷電動機的設計及其特點
鉸鏈?zhǔn)綗o刷電動機產品的性能指標要求為：額定電壓300V，輸出功率750 w，額定轉速3000 r／min。同時要求調速范圍寬、運行平穩。為此，在電機設計時考慮通過獲得恒定的電磁轉矩來實現。
1．1無刷電動機電磁轉矩恒定時的反電勢波形要求
本項目設計為三相，若三相無刷電動機各相繞組反電勢瞬時值分別用ua、ub和uc表示，電流瞬時值分別用ia、ib和ic表示，則在給定角速度mr不變條件下，只要能使：
就可以獲得恒定、且無脈動的電磁轉矩。通常電動機的三相繞組是對稱的，ua、ub和uc的波形幅值是；相同的，只是相位不同，ia,ib和ic也一樣。由電機原理可知，三相無刷電動機采用正弦波驅動就可滿足式(1)的要求。
因此，我們將電機繞組反電勢波形設計為正弦波，同時驅動電流也為正弦波，即可滿足式（1），使電磁轉矩保特恒定。
1．2結構設計及特點
為使電機在獲得正弦反電勢波形的同時，有利于自動化生產，我們從電機結構和參數兩方面進行設計和考慮。
鉸鏈?zhǔn)綗o刷電動機定子鐵心是由與槽數相同的分段鐵心拼接組合而成，類似于整體式結構在圓周上分割了相應的鐵心塊，具體如圖1所示。而分塊的鐵心則由一定數量的T形沖片組成，T形沖片包括了分段的齒部和軛部，如圖2所示。
定子繞組設計為集中繞組，可方便地采用自動化繞線機機繞的方式將線圈繞在分段鐵心上，不同的鐵心拼接后壓人機殼即為電機的定子。本文設計為12槽10極，圖3為帶繞組的分段定子鐵心及拼裝后的定子。
這種結構除可利用機器繞線代替手工進行分布式繞組下線外，可減小鐵心沖片的尺寸，對沖片原材料的利用率也大大提高，甚至還可用一些邊角料進行。
轉子部分采用表貼式結構，并選取合適的極弧寬度。
1．3反電勢及轉矩波動仿真 |
