微電機故障的修理
趙家禮（首鋼電機廠）
1 常見故障查找方法
對有故障的電機，首先應了解發生故障的現象和故障前的原始運行記錄，這對于判斷和分析故障有幫助。然后對故障電機進行外觀檢查，比如引出線絕緣是否破裂和燒焦、轉軸是否彎曲、端蓋是否開裂、外殼是否變形等。用手轉動轉軸，轉子是否能順利轉動？如果轉軸不能順利轉動，則可能發生下列三種情況。
a.定、轉子鐵心相擦。因微電機氣隙很小，所以鐵心相撩現象是極易發生的。
b．轉軸彎曲。
c．軸承損壞嚴重，或軸承卡住。
如果轉軸能夠轉動，但不靈活，則說明轉軸彎曲變形．定轉子鐵心有偏心或變形現象．軸承局部有故障等。由于電機存在上述故障，增加了電機的阻轉矩，所以電機在起動時會使熔斷器燒斷，電機起動電流增大。電動機運轉時產生噪聲和振動。
外觀檢查和判斷后，為進一步檢查繞組故障，可用搖表或試燈測試定子主、副繞組是否有接地現象，同時要檢查離心開關是否有接地故障，各觸點接觸是否良好。
如果繞組經檢查確認完好，可將電機進行額定電壓下的空轉檢查．即使電機在220l，電源下接通后運轉，根據電機起動和窒轉的振動和噪聲等現象，判斷電機是屬于電氣故障還是機械故障，或者都有。如果電機有機械故障，電機三相電流平衡，可能電流值偏高，但電機轉動不靈活。產生振動和噪聲；如果電機有電氣故障，電機在起動時困難，甚至將熔斷器燒熔，或者電機不能起動，繞組發熱和冒煙。

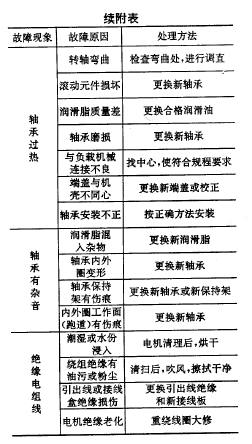

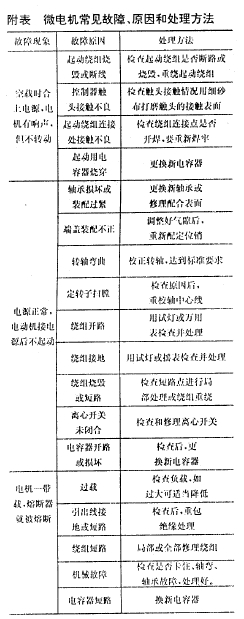

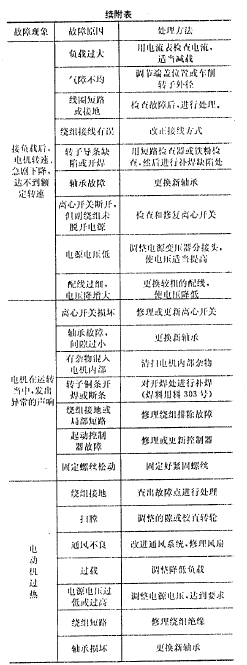

微電機常見故障現象、原因和處理方法如表所示。
2繞組接地檢查和修理
繞組接地是指繞組帶電導體、電容器、離心開關等附件與電機外殼等接地金屬部位接通。因此用搖表測量繞組與外殼之間絕緣電阻時，指針指示為零；如用試燈檢查時，燈亮。有時導線與電機外殼等金屬部位虛接，比如受潮的絕緣，落入塵埃以及松動的引線與外殼時接時斷，這時用搖表測試時，絕緣電阻雖為零，但用萬用表測試，則呈現出一定電阻值。
2.1繞組接地原因
2．1．1 引線絕緣受潮、臟污或老化。造成引線與金屬部分或受污的接線盒、接線板等與外殼接通。
2．i．2槽楔受潮和落入污垢，槽楔下的槽絕緣重疊長度不夠．造成導體與沖片的槽口尖角部位接通。
2.1.3槽內處理不干凈，混入金屬雜質或個別沖片凸出．嵌入槽絕緣下線后，造成通電導線擊穿槽絕緣，并與鐵心和外殼接通。
2.1．4重繞線圈時，線模做大，線圈端部頂碰端蓋．或者碰觸螺釕，與金屬物相接，造成接地。
2.1.5定子鐵心松動、轉動位移、拉斷引線絕緣，造成接地。
2.1.6軸承損壞后，造成定轉子鐵心掃膛，使槽楔和楔下墊條燒焦，造成導體接地。
2.1.7絕緣受潮，油污浸入繞組絕緣，使絕緣電阻降低。電機投入電源前．未測試絕緣電阻值(一般大于0. 38mω)，電機通電壓擊穿繞組絕緣，造成繞組接地。
2.1.8 電機長期過載或超過額定溫升，使絕緣老化，在過電壓后、過電流情況下，使絕緣擊穿造成接地故障。
2.1 1 9 高心開關的導電部分與端蓋或轉軸接通，或由于污垢影響，與端蓋、轉軸接觸，造成接地故障
2．1．1 0電容器損壞接地。
2.2檢查接地方法
通常，采取試燈、搖表、萬用表、低壓交流電等4種方法檢查繞組接地故障。
2.2.1 試燈法將試燈導線兩端分別接在繞組接頭和轉軸或外殼上，如果燈亮，則表明繞組有接地故障。為了進一步判定故障點．可將主、副繞組連接線從接線板上拆開，分別再用試燈測試，以判定出主、副繞組哪一個有接地故障。
在測試檢查中，有時發現燈泡忽明忽暗現象，說明接地點不實，可用竹板或手活動線圈，從而進一步查出哪一部分線圈接地。
檢查電容器是否接地時，可將試燈一端接在電容器的一端，試燈另一端接在電容器外殼上，如果燈亮，則表明電容器內部接地；燈不亮，可將電容器換一個接頭，重復試驗。
