微電機定轉子自動疊片級進模(2)
鄧衛國 （江蘇常州寶馬集團公司 213011）
2.4疊鉚點的幾何形狀

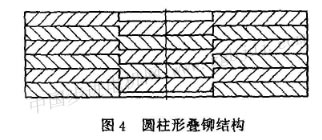

a．圓柱形疊鉚點：結構如圖4所示，適用于鐵心密疊式結構。
b．v形疊鉚點：結構如圖5所示，該疊鉚點的特點是鐵心沖片之間的連接強度大，適用于鐵心密疊式或半密疊式結構。

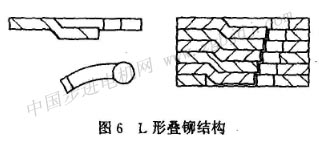

c．l形疊鉚點：結構如圖6所示，該疊鉚點形狀一般用于交流電機轉子鐵心扭角斜度的疊鉚，適用于鐵心密疊式結構。

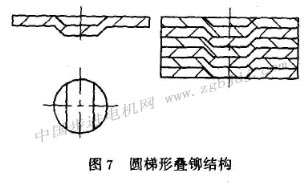

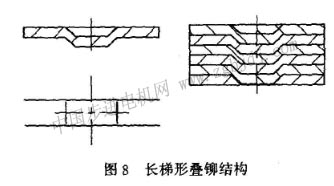

d．梯形疊鉚點：圓梯形疊鉚點結構，如圖7所示，長梯形疊鉚點結構如圖8所示，兩者都適用于鐵心密疊式結構。
2.5疊鉚點的過盈量
鐵心疊鉚的結合力大小與疊壓點的過盈量有關，如圖9所示，疊鉚點凸臺的外徑d與內徑d的尺寸差（即過盈量），由沖制疊鉚圖9疊鉚點過盈量示意圖點凸模與凹模的刃口間隙確定，所以選取合適的間隙是保證鐵心疊鉚強度以及疊鉚的難易程度的一個重要部分。
2.6 自動疊鉚的計數分離裝置和控制箱

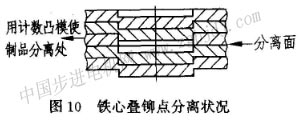

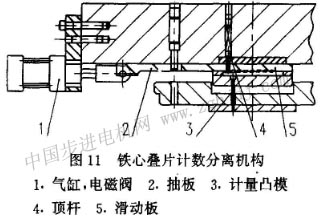

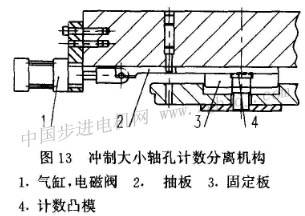

鐵心疊鉚厚度控制方法是，在鐵心預定的片數疊完時，把最后一片沖片上的疊鉚點沖穿，使鐵心按預定的片數分離，如圖10所示的沖裁疊鉚一個鐵心完工時控制分離的情況。在模具結構上設置有自動疊片計數分離裝置，如圖11所示，在計數凸模上面有一抽板機構，抽板由氣缸帶動，氣缸動作由電磁閥控制，電磁閥根據控制箱發出的指令而動作。因此只要在控制箱上設定所需要的片數，沖床每一次行程信號都輸入到控制箱里，當沖到所設定片數時，控制箱會發出信號，通過電磁閥和氣缸，使抽板動作，從而使計數凸模達到計數分離的目的，即在沖片的疊鉚點上達到計量l被沖穿和不沖計量孔的目的，鐵心疊片厚度可自行選擇。有的轉子鐵心的軸心孔因支承結構的需要，要求沖制成有2段或3段臺肩沉孔，如圖12所示。轉子鐵心，在級進模上同時完成沖制這種有臺肩孔疊鉚要求的工序，可采用上述相類似的結構原理，滿足這一要求，模具結構如囹13所示。 （待續）
鄧衛國：男，1959年11月出生，工程師，主要從事多工位級進模等的設計與制造。
