臺扇電動機的維修
雷 逸 (上海方塔電扇總廠)
電風扇廣泛應用于生產及人們日常生活中，這種能量轉換是通過電動機完成的，所以電動機是電風扇的核心部分，它的質量決定著電風扇的性能與使用壽命。本文介紹臺扇電動機的維修方法。
1 臺扇電動機的結構
臺扇中使用****泛的電動機是單相電容運轉式異步電動機。電動機由定子、轉子和前后端蓋等組成，其結構如圖1所示。電容運轉式電動機接線圖如圖2所示。
臺扇電動機的定子部分由鐵心和繞組構成，定子鐵心常用8槽和16槽兩種，槽內嵌有主繞組和副繞組，繞組由高強度聚酯漆包線繞帶而成。整個定子都經過烘干、浸漆等絕緣處理．其電氣強度可達1 500v／min不擊
穿。轉子采用17槽和22槽兩種，用于安放繞組，其繞組采用aoo工業純鋁鑄入槽內，與兩端圓環同時鑄成鼠籠形繞組，如圖3所示。  前后端蓋用以固定定子，端蓋分前后二個，用作安裝含油軸承，以支撐轉子。含油軸承由銅基粉末或鐵基粉末制成，這種軸承本身含有一定的油量，當轉子與含油軸承摩擦運轉時，達到自潤滑作用，以減小軸與軸承磨損，降低電動機的機械噪聲和延長電動機壽命。電容器與副繞組串接，當通以電流后，轉子即行運轉，電容器在電動機起動及運轉時均接于電路內。
2臺扇電動機常見故障與維修

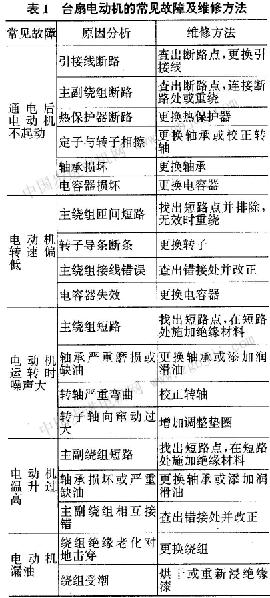

正確使用臺扇可以****限度發揮電動機的功能。如果使用不當或使用日久，絕緣老化，潤滑油干枯等，會導致電動機產生故障，甚至燒壞電動機。當電動機出現故障時，應及時將故障排除，以提高電動機運行的可靠性。臺扇電動機的一般常見故障、產生原因及維修方法如表1所示。

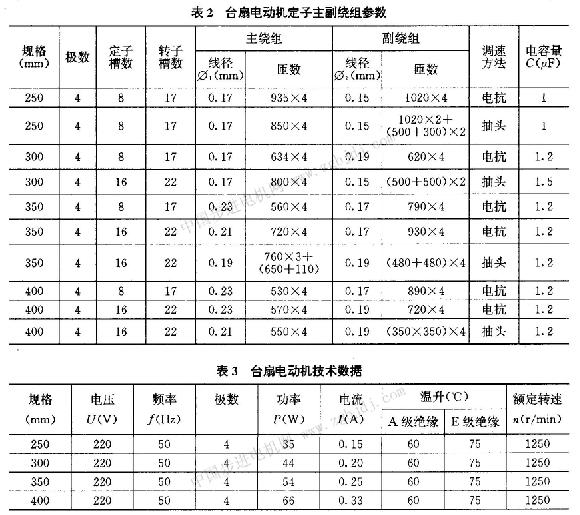

臺扇電動機定子主副繞組參數見表2，以供維修時參考。
3臺扇電動機維修后的檢查和試驗方法
臺扇電動機經維修后，應對電動機進行檢查和簡易性能試驗。
3．1電動機轉子軸向間隙檢查
檢查電動機轉軸伸縮是否正常，過松或過緊都要拆開電動機增減墊圈，軸向竄動應保持在o．3mm為****。
3．2電動機轉動靈活性檢查
觀察轉子轉動是否靈活，用手輕輕地均勻轉動轉子，應沒有擦碰或阻滯現象。
3．3絕緣電阻試驗和泄漏電流測定
用500v兆歐表測量電動機繞組與外殼間絕緣電阻，不能低于2mω。電動機在1．1倍額定電壓下運轉時，用交流毫安表測量電動機外殼與電源線間的泄漏電流值，應不大于0．3ma。
3．4超壓運轉和電氣強度試驗
有條件的，應進行1．3倍額定電壓的超壓運轉試驗，超壓運行2～3min，無異常。電動機應承受1500v電氣強度試驗，1min內無閃爍和擊穿現象。
3．5運轉試驗
為了準確判斷維修后電動機運轉是否正常，應進行試運轉試驗，先檢查電動機空轉運行，如轉向、轉速、溫升等是否正常，然后帶動扇葉進行試運轉。臺扇電動機的輸入功率、轉速、溫升等應達到或近似達到表3的技術指標，方可認為維修合格。
4臺扇電動機的維護
為了確保臺席電動機正常運轉，并要求起動靈敏、運轉平穩、噪聲低，避免產生不必要的故障，除了正確的使用外，還必須注意維護。
4．1加油
為延長臺扇電動機的軸承壽命，運轉活及低噪聲，必須使軸承有充足的油量，為此在每年使用臺扇之前，應在前后軸承加油孔內加入數滴20號優質機油或縫紉機油。在正常情況下，臺扇電動機工作400左右加油一次。
4．2防潮防水
臺扇電動機如被雨水淋濕，很易引起漏電，重則會使整個電動機報廢，因此，臺扇應盡量放置在干燥通風地方，切不要被雨水淋濕。
4．3防腐蝕
酸、堿、鹽對臺廨電動機有一定腐蝕作用．煤氣中含有二氧化硫等物質，對臺扇電動機的腐蝕很強，所以要特別注意不要把臺扇長期放置于有煤煙等含有腐蝕性氣體的環境中。
|
