小功率電機可復位熱保護器的合理選配
仲建平（常熟市申江無線電元件廠215513）
隨著社會的進步和發展，人們對電器產品的安全性能越來越重視，作為與電器產品配套的小功率電機對主機的安全性能影響很大，如洗衣機鈕扣或異物卡住波輪、空調器長時間不用導致軸承生銹卡死無法起動、用滑動軸承的電機軸承磨損后轉子偏心卡死、長時間無人看管的電器等都有可能導致電機異常運行。為了安全，小功率電機安裝過熱保護器是無可非議的。本文介紹電機熱保護器的保護型式、接線及其合理選配。
1電機熱保護器的保護型式
電機的熱保護是對電機的快變化熱過載和慢變化熱過載的保護�？熳兓療徇^(guò)載是指電機溫度超過正常運行溫度而快速增加，產生原因有堵轉、三相電機斷相運行、起動元件或電容失效及非常狀態下起動等，要求熱保護器跟隨其變化，并得到有效保護。慢變化熱過載指電機的溫度超過正常運行溫度，而升溫速率很小。產生原因有冷卻回路故障、環境溫度過高、機械過載、長期欠壓運行及工作定額有誤等，要求熱保護器跟隨其變化，并得到有效保護。
可見，電機的熱保護是對繞組的直接熱保護，一般采用嵌于繞組上的熱保護器或緊貼在電機外殼表面的熱保護器，在電機熱過載時，而切斷電機電源，怍為電機的****熱限界部件。如裝在外殼表面的熱保護器，也可直接切斷主機的電源，這樣對主機有更廣一步的保護范圍。
2電機熱保護器的接線

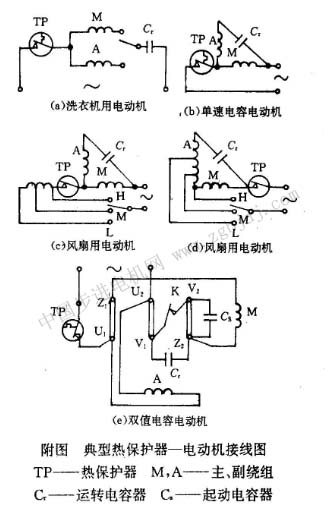

熱保護器的接線很重要，熱保護器接線錯誤會導致保護失效。現將幾種常用的接線匯總于附圖所示，要求在不同的接線方式下都起到保護作用。而中低速檔接線時均不起保護作用。附圖c將高速檔引線接于公共端，高速檔接線時不起保護作用。附圖d如將tp(熱保護器)接于公共端，則僅在高速檔接線方式下起保護作用附圖e是帶接線板的電機，加裝保護器后，接線板要加一個接線柱才能保證電機換接線后可正反運轉。
3電機熱保護器的選擇
電機熱保護器一般按以下方式選擇：
a．根據電機的結構、容量、保護對象，確定安裝位置。
b．根據電機的熱場分布規律、安裝位置、環境相關方面的溫度變化關系及電流關系，決定電機的保護目標。
c．根據保護目標、絕緣等級、使用環境，確定電機的保護溫度。
d．根據電機的結構型式、加工工藝等，確定擬用熱保護器的結構型式。
e．通過驗證試驗選定保護器的動作溫度及復位溫度。
4電機熱保護器驗證試驗
4.1 電機熱保護器的主要參數
4.1.1額定斷開溫度
額定斷開溫度指脫扣時的溫度。如檢測時因承載小于0. 01a的電流，溫度上升率很慢，電機廠無特別規定時，容差為±6℃。
4.1.2額定復位溫度
額定復位溫度指重新閉合或有能力閉合其回路的溫度，標稱值的容差一般為士15℃。
4.1.3臨界脫扣電流
臨界脫扣電流指在特定環境溫度下，能承載的****連續電流。
4.1.4額定脫扣電流
額定脫扣電流指環境溫度25cc時，在規定的時間內脫扣的電流。
4.2電機熱保護囂的快變化熱過載

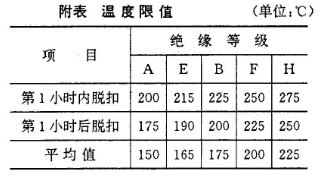

試驗是在堵轉條件下周期性進行的，持續的時間為72h，脫扣后繞組的****平均溫度見附表。
考核堵轉溫度，保證該熱保護器用在電機上堵轉試驗合格；但并不能完全證實該熱保護器與電機的完全匹配，如由于過分強調堵轉保護，選用保護溫度過高，電機嚴重過載時保護器仍不脫扣，可能燒毀電機。選用保護器溫度過低，在額定負載下電壓波動或稍微過載，保護器即脫扣，致使電機在正常狀態下無法工作，為了電機能在電壓波動范圍的****值和正常負載條件下運行，達到選用驗證的完整性，建議企業增加慢變化熱過載試驗。
4.3熱保護器的慢變化熱過載
驗證的目的是電機在額定的電源條件下輸出額定功率時，熱保護器不發生脫扣。
|
