異步電動機測試特性曲線的****數學模型
胡虔生 周建華 (東南大學南京210018)
1引言
電機的型式試驗是考核被測電機性能的重要手段，由計算機進行試驗數據處理，根據測試采樣數據求取特性曲線的關鍵是選擇合理的數學模型。
求取電機的特性曲線，在數學上講就是尋求兩變量或多變量之間內在聯系的函數表達式�；貧w分析是處理變量之間相互關系的一種數理統計方法，它應用數學的方法，對大量的觀測數據進行處理，從而得到比較符合事物內部規律的數學表達式。
在中小型異步電動機型式試驗中，直接需要求取的特性曲線有空載特性曲線、堵轉特性曲線、工作特性曲線，都是兩個變量間的關系，且是非線性的，屬于一元非線性回歸。用最小二乘法直接求解非線性回歸方程非常復雜，于是將回歸曲線展開為回歸多項式，即直接用多項式描述兩個變量間的關系，求解多項式回歸�；貧w分析的步驟為確定多項式次數，求解多項式系數。本文介紹多項式次數的確定，即建立描述電機特性曲線的數學模型。
2從電機原型出發尋找電機特性曲線的數學模型
以異步電動機部分特性曲線為例，從電機原型分析口3出發得出其回歸多項式次數，依此給出空載特性、培轉特性及工作特性曲線的回歸多項式形式。
2.1效率特性η=f(p2)曲線
由異步電動機內部功率平衡知道，電動機的輸入功率等于其輸出功率與電機的總功率損耗之和，表示為：
式中電機的總損耗，即電機定子繞組銅損耗、轉子繞組銅損耗、鐵損耗、機械損耗及負載附加損耗之和，表示為：
鐵損耗由電機氣隙主磁通引起，取決于氣隙磁場交變頻率和磁密大��；機械損耗是由于電機轉子運動而產生的摩擦損耗和風阻損耗，只與電機轉速有關；在異步電動機的正常工作范圍內，電機轉速及氣隙主磁通近似不變，鐵損耗與機械損耗稱為不變損耗，記作pu0。在電機總損耗中，pcu1、pcu2及pad與電機輸出功率大小有關，近似正比于電動機的負載率β的平方，稱為可變損耗，記作pc假設電機額定效率為ηn，則pc表示為：

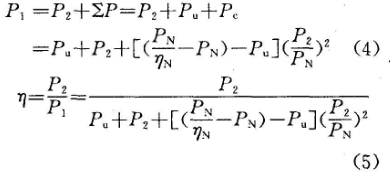

于是電動機輸入功率及效率為：
可見η與p2的關系比較復雜，需要用3次以上的多項式對其進行回歸分析。
2.2轉差率特性s=f(p2)曲線
由異步電動機的等效電路得到轉子回路：
異步電動機正常工作轉差率s很小，忽略由于負 載變化使定子電流變化導致et2的變化，則r2近似與s成正比變化，電機電磁功率pm為：
近似與s成正比，電機輸出功率p2為：
機械損耗pmec與轉速的平方成正比變化，電動機穩定運行時轉速變化幅度不大，p2增加，s增大，pmec略有減少。轉子銅耗pcu2為：
|
