單相異步電動機等效電路參數的計算方法
馮 誥（浙江工業大學杭州310014）
岡田昌丈 細川亨 （足利工業大學 日本）

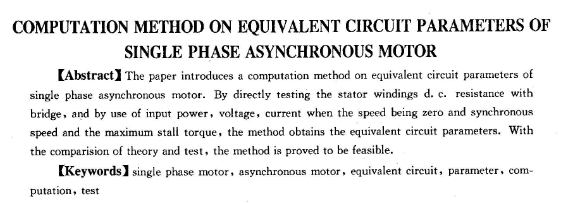

【摘 要】介紹一種單相異步電動機等效電路參數的計算方法。本方法用直流電橋直接測定定子繞組的直流電阻，通過轉速為零及同步速時的輸入功率、電壓、電流及直流制動試驗中****制動轉矩，分別求取單相異步電動機等效電路參數。通過理論與試驗的分析比較，證明本方法是切實可行的。
【敘 詞】單相電機異步電動機等效電路參數計算試驗
1引言
異步電動機的運行特性往往以電動機的等效電路作為分析的基礎，為使結果比較精確，就要求等效電路的參數具有一定的精度。對于目前等效電路參數的計算方法，也有人提出先去除轉子測得xl，然后再按傳統的方法進行計算。這一假設與實際并不相符，而去除轉子又不甚方便，所以希望有一種既能區分x2，又具有較高精度及簡單可行的等效電路參數的計算方法。
2等效電路參數的計算原理
2.1 -次繞組電阻rl的確定
一次繞組電阻ri采用直流電橋直接測得。
2.2二次繞組電阻r2的計算

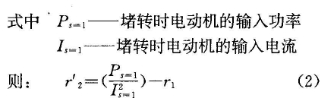

根據堵轉試驗及圖2a：
2.3 一次漏抗xl的計算
為了區分漏抗x1，和x2，本計算法在傳統的參數計算法的基礎上增加了直流制動試驗，單相異步電動機的直流制動特性如圖3所示。臨界點與電動機參數有下列關系：

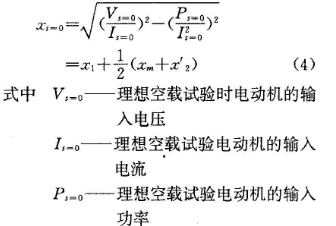

2.4 二次漏抗的計算
根據圖2a：
2.5勵磁電抗xm的計算
2.6勵磁電阻‰的計算
根據圖2b：
3應用實例

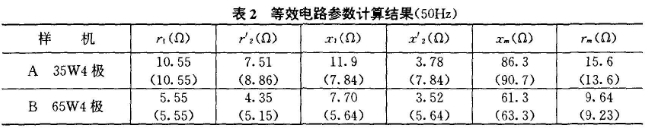

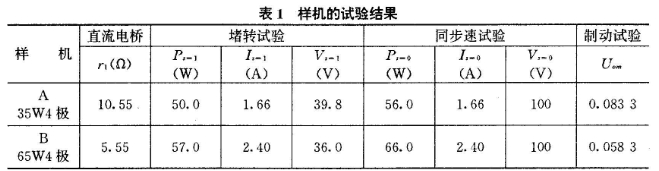

以日產輸出功卒為35w及65w2臺單相異步電動機為樣機，運用文中所述方法對電動機進行各項試驗。2臺樣機的試驗項目和實測結果示于表1。在各種試驗中，考慮到電動機磁路的飽和等問題，定子電流取同一值。根據試驗數據求取2臺樣機的備參數，其計算結果示于表2。表2括號內的數值為傳統方法所求得的結果，以便于比較。
4單相異步電動機運行特性的計算結果與試驗結果的比較
為了驗證本計算方法的準確性，采用求得的2臺樣機的參數，分別對2臺樣機的速性、單相異步電動機的堵轉及理想空載運行時輸入功率、輸入電流進行了仿真計算，并與試驗進行了比較。
4.1速度一平均轉矩特性

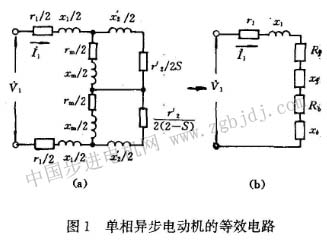

根據圖1有：
|
