微特電機的選用
第一講步進電動機系統的選擇方法(1)
崔淑梅 程樹康(哈爾濱工業大學150001)
1概述
在工業生產設備中，使用著各類能量變化的動力機械。根據媒體的不同，目前常用的有電氣式驅動元件、油壓式元件、氣壓式元件、水壓式元件，以及上述元件的各類組合。
目前，隨著材料、計算機及功率電子學等學科的發展，純電氣驅動元件的使用日益擴大，尤其在民品等產業機械中，幾乎都是使用電氣式驅動元件。
在工業實時控制中，對電氣驅動元件的要求越來越高。如，要求良好的速度控制特性、精確的位置控制、大轉矩、高效率等。因而，各類電機都在朝著機電一體化方向發展。使用上也更加注重其實用性。除傳統的直流電動機、感應電動機、同步電動機以外，直流伺服電動機、感應式交流伺服電動機、同步結構交流伺服電動機、步進電動機以及各類特種電動機的品種也越來越多，性能亦在不斷發展。
由于電機特性、使用條件等因素的不同，如何根據負載條件，選擇合適的電動機，從而使所設計的系統能工作在較理想的狀態，是廣大工程技術人員比較關心的問題。我們根據多年的實際工作經驗及匯集相關的技術資料，給出主要類型電氣傳動元件，即電動機的選擇方法，希望對電機技術工作者及使用者有所幫助。
2步進電動機的選擇方法
步進電動機由于可以開環方式控制而無需反饋，具有無累積定位誤差、能響應數字輸入信號等優點，廣泛用于工業自動化、辦公自動化、計算機終端和外設等領域。步進電動機系統是典型的機電一體化系統，選擇時需考慮機械、電磁等眾多因素。如步距角、負載轉矩、負載慣量、運行速度、加減速時間等。尤其是負載慣量直接影響步進電動機的起動頻率和加速轉矩，因而必須予以充分注意。
2．1 步進電動機的基本計算式及主要技術指標
2．1．1步進電動機的運動方程
選擇步進電動機的基本計算式是以步進電動機的運動方程為基礎的。步進電動機的運動方程為：
式中je——負載慣量，kg·m2
jm——轉子慣量，kg·m2
μ——?jiǎng)诱承阅Σ料禂?shù)，nm·s／rad
te——負載轉矩，nm
tm——電機電磁轉矩，nm
ω——角速度，rad／s
g——重力加速度
在忽略μω的條件下：
式中 f——驅動頻率，脈沖／s
qs——步距角，(o)

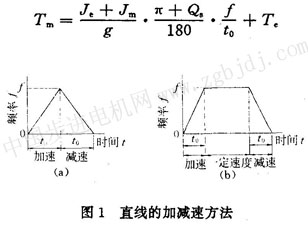

若如圖1所示，作直線加減速時：
2．1．2主要技術指標
(1)****靜轉矩tjmax
****靜轉矩是指步進電動機在規定的通電相數下矩角特性上的轉矩****值。繞組電流越大，****靜轉矩也越大。通常技術數據中所規定的****靜轉矩是指每相繞組通上額定電流時所得的值。
(2)步距角
每輸入一個電脈沖信號轉子轉過的角度。
(3)矩頻特性
矩頻特性分起動矩頻特性和運行矩頻特性。起動矩頻特性指在一定負載慣量下，起動頻率隨負載轉矩變化的關系。起動頻率是指步進電動機能夠不失步起動的****脈沖頻率。運行矩頻特性是指當電機帶著一定負載運行時，運行頻率與負載轉矩的關系。運行頻率是指步進電動機起動后，當控制脈沖連續上升而維持不失步的****頻率。
2．2選擇要素
在選擇步進電動機時，首先必須知道以下系統參數和指標。
(1)機械參數——主要指負載轉矩te和負載慣量je。
(2)時間參數——如要求在多長時間(t1)加速到多少頻率(f2)等。
(3)脈沖當量——每一脈沖步進電動機帶動負載所轉 |
