洗衣機電動機的檢修（續完）
周德林（營口洗衣機總廠）
3.4電機漏電
電機漏電有電阻性漏電和繞組接地漏電兩種。
3.4.1電阻性漏電
用500v兆歐表測量電機兩繞組引出線與端蓋之間的絕緣電阻，正常值應為3mω以上，但此時仍會有很小的漏電電流，此為高阻性漏電。另外電機端蓋與繞組之間有分布電容存在，交流電是能夠通過電容傳遞的，此為電容性漏電。高阻性漏電和電容性漏電電流都很小，小于人的感知電流，對人無害。但是，一旦由于電機受潮、灰塵積累及有害異物侵入，就會造成絕緣電阻顯著下降，產生低阻性漏電，由于漏電電流較大，人觸摸電機端蓋等外露金屬部分將有麻電感。
低阻性漏電時仍有幾百至幾千歐的電阻，經檢查和判斷是由于受潮而引起時，可進行驅潮處理：①用電吹風對電機進行驅潮處理。②放在干燥通風處一定的時間。⑧用大功率燈泡掛在繞組上方，對兩端各烘烤幾小時，將繞組浸漆，再兩端各烘烤5h。④用圖10的接線對電機繞組通以30～100v交流電半小時或更長些，電流維持在額定電流的百分之五十左右，通電1h，繞組即發熱自行烘干。
當電機的絕緣損壞，繞組的金屬導線與定子鐵心、端蓋相碰，稱為繞組接地故障，由此而引起的漏電叫短路性漏電，由于直按與電源相通，人觸及電機端蓋及軸時，會產生很大電流，將危及人的生命，所以必須排除。洗衣機上的電機都裝配在補充絕緣上，都不接地，在補充絕緣正常時，電機發生短路性漏電，洗衣機外殼也不會帶電。但當人觸摸電機時就有危險了。如果電機有兩點接地，電機會發出異常的噪聲、振動和發熱，甚至燒毀電機。

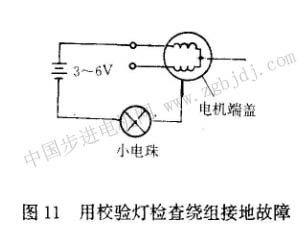

用兆歐表或萬用表分別測量?jī)衫@組引出線端與電機端蓋之間的電阻，當電阻很低、近于零時，即表明繞組接地，此外還可用校驗燈檢查：用一節電池和一個小電珠串聯起來，一端分別接在主繞組或副繞組引出線，一端接在電機端蓋上（見圖11）。若小電珠亮了，說明繞組已接地；若小電珠微微發紅，可能是受潮或不完全接地。也可用大瓦數的燈泡串聯在220v交流電源上，分別接于兩繞組引出線和電機端蓋之間，接地時燈泡亮的同時，接地點會產生火花或冒煙，從而可找出接地點。
3.4.2繞組接地
有接地故障時，一般先在繞組引出線和繞組外表面尋找接地點。然后將校驗燈接入，通電后會亮，用橡皮錘敲擊各部分線圈。若敲擊到某處時，燈泡滅了或一亮一滅，說明該處有接地點，再仔細檢查，在該處找出接地點。接地點一般有明顯的漏電痕跡，如有焦黑點、散射狀焦糊痕跡等。
如果接地點在引出線焊接點部位，將引出線用絕緣紙包好，綁好即可。如果是繞組與端蓋之間相通，在兩者之間墊好絕緣紙并固定好即可。如果是線圈與鐵心邊緣相通，可將線圈軟化，將線圈剝離，墊入新的絕緣紙，包扎好后再進行浸漆絕緣及烘烤處理，最后再用兆歐表檢查絕緣電阻。如果線圈與鐵心內部相通，就要更換線圈。
在洗衣機上，脫水電機易發生繞組接地故障。脫水電機在脫水外桶的下方，因脫水時的振動大、偏擺大及轉速高，易使脫水桶軸的密封膠碗漏水。漏水從輕微滲漏開始，漏水即
進到電機里，且不易察覺，時間長了就使繞組接地。等到發現漏水時，電機已銹跡斑斑了。漏水的水流又將電機和洗衣機外殼連接起來，使電機外殼帶電。當洗衣機外殼帶電時，首先要檢查脫水電機的工作狀況。注意觀察，一旦發現脫水部位漏水，要及時修理。
3.5電機振動大噪聲大
電機是洗衣機的動力，也是洗衣機的噪聲源。聲音來自振動，振動的大小決定了噪聲的大小。電機的振動通過傳動皮帶和底座等傳到洗衣機的侍動系統和外殼部分，產生洗衣機的噪聲。噪聲也是故障的表現，因此，判斷噪聲源，對排除故障有重要的作用。
為了判斷洗衣機的噪聲和振動的大小，通常在洗衣機上，拆除與電機相連的三角皮帶等，通電使電機空載運轉。
3.5.1電機噪聲的種類
a．電磁噪聲：電機在運行中，由于氣隙磁密和定、轉子齒諧波相互作用，定、轉子磁極間的脈動磁拉力、氣隙不均勻而產生的單向磁拉力等使定子產生周期振動而發出聲音。電磁噪聲的大小取決于電機的電路、磁路及其所形成氣隙磁場的對稱性，有因電磁作用而產生的必然噪聲，也有因加工和制造精度不高而產生的 |
