wsk少溶劑快干絕緣浸漬膠的特性與應(yīng)用
張有愚 袁麗萍 袁世臻（博山電機(jī)廠）
1概述
研制的h30-9少溶劑環(huán)氧膠在我廠生產(chǎn)的微特電機(jī)上應(yīng)用已經(jīng)有20多年了，并在其他微特電機(jī)生產(chǎn)廠家推廣應(yīng)用。h30-9環(huán)氧膠比起1032三聚氰胺醇酸浸漬漆具有許多優(yōu)點(diǎn)，使我國微特電機(jī)絕緣處理向前邁進(jìn)了一步，隨著科學(xué)技術(shù)的不斷發(fā)展，我們又研制出性能更優(yōu)越的產(chǎn)品以取代h30-9，這就是wsk少溶劑快干絕緣浸漬膠。wsk少溶劑快干絕緣浸漬膠是博山電機(jī)廠研制的，由博山絕緣材料廠批試并大批量生產(chǎn)，技術(shù)標(biāo)準(zhǔn)是q/bjc004-92，經(jīng)上海電器科學(xué)研究所、上海電動(dòng)工具研究所、上海市電機(jī)技術(shù)研究所等進(jìn)行全面性能測試，博山電機(jī)廠、榮城市微電機(jī)廠、南京微分電機(jī)廠等工廠進(jìn)行應(yīng)用試驗(yàn)和電機(jī)產(chǎn)品性能試驗(yàn)，其結(jié)果證明wsk膠性能優(yōu)越，質(zhì)量可靠。1992年9月26日經(jīng)山東省科學(xué)技術(shù)委員會(huì)組織專家評審鑒定，wsk膠經(jīng)檢索屬國內(nèi)首創(chuàng)，填補(bǔ)了國內(nèi)空白，產(chǎn)品質(zhì)量達(dá)到國內(nèi)****水平。
目前，wsk少溶劑快干絕緣浸漬膠已在微電機(jī)生產(chǎn)廠中推廣使用。
2 wsk少溶劑快干絕緣浸漬膠的技術(shù)指標(biāo)
wsk少溶劑快干絕緣浸漬膠的技術(shù)指標(biāo)如表1所示。
在各種連續(xù)沉浸快干絕緣處理裝置上使用，浸漬小型電機(jī)、電器繞組，工藝過程參數(shù)（用于微分電機(jī)）如表2所示。

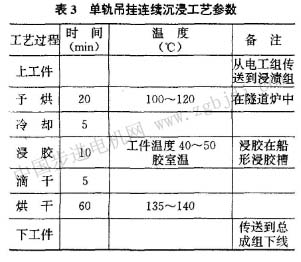

在單軌吊掛連續(xù)沉浸線上使用的工藝參數(shù)（用于吊扇定子）如表3所示。
用于普通常壓浸y80-160定子工藝參數(shù)如表4所示。
浸漬干燥規(guī)范
注意事項(xiàng)：
a．注意工地清潔，嚴(yán)禁煙火，熟悉消防器材的位置及使用方法。
b．浸漆時(shí)工件的溫度不允許高于45℃，否則能引起膠的膠凝。
c．wsk膠必須使用sk無苯稀料，不許用其它稀料或溶劑代替。
d．注意室內(nèi)通風(fēng)和烘箱的通風(fēng)。在低溫干燥時(shí)，一定要使新鮮空氣進(jìn)入烘箱，將廢氣及時(shí)排出，在低溫干燥階段把出風(fēng)口全部打開。
e．每15min測一次烘箱溫度和絕緣電阻，做好記錄。如果因停電、停蒸氣等，溫度達(dá)不到要求時(shí)，可適當(dāng)延長烘干時(shí)間，保證工件干燥。
4 wsk少溶劑快干絕緣浸漬膠和無溶劑快干浸漬樹脂的比較
4.1溶劑
wsk膠是選用的無毒溶劑，不含苯、甲苯、二甲苯、苯乙烯等有毒的苯類的同系物及衍生物。該膠所用的稀釋劑是無毒的sk無苯專用稀料，這樣就能避免浸漬工人得苯中毒（白血球降低）的職業(yè)病，改善工人的勞動(dòng)條件，防止環(huán)境污染。wsk膠的溶劑和sk稀料均易燃液體。國內(nèi)目前生產(chǎn)的無溶劑快于浸漬樹脂（也叫無溶劑漆）都是采用苯乙烯作活性浴劑，其稀釋劑也是用苯乙稀。苯乙烯為二級易燃液體，應(yīng)避免接近火源與熱源，置陰涼處貯存。禁止與火藥類、氧化性物質(zhì)、有機(jī)過氧化物混載。苯乙烯刺激皮膚和粘膜，有麻醉作用，對血液和肝有輕度損害作用。吸入百分之一的蒸氣數(shù)分鐘即失去知覺。
wsk膠技術(shù)標(biāo)準(zhǔn)中規(guī)定固體含量(140±2℃lh)≥百分之七十，實(shí)測數(shù)值是百分之七十五以上，這就是說揮發(fā)份在百分之二十五以內(nèi)。
無溶劑快干浸漬樹脂的揮發(fā)份也不少，如無溶劑電絕緣樹脂技術(shù)指標(biāo)中規(guī)定，固化中的揮發(fā)份不大于百分之三十。
從揮發(fā)份的含量角度來看，wsk膠和無溶劑電絕緣樹脂等基本相同。從防火防爆角度來看兩者應(yīng)等同視之。
4.2快干和適用期貯存期
wsk膠技術(shù)指標(biāo)中規(guī)定，干燥時(shí)間(140士2℃)≤th，實(shí)測結(jié)果是厚膠層在130℃th就干燥的很好，無氣泡，硬而不脆。該膠在4886廠和江陰馬鐵件廠生產(chǎn)的連續(xù)沉浸機(jī)上使用130℃工件烘1. 5h，干燥的很好。
無溶劑電絕緣樹脂在技術(shù)指標(biāo)中規(guī)定：凝膠時(shí)間130℃，不大于15min，厚層干燥不大于1. 5h。從干燥速度的角度看，wsk膠與此相似，而且又都可以用于連續(xù)沉浸機(jī)。
為了獲得較長的貯存期，通常采用分裝的方法實(shí) |
