真空吸塵器吸入功率的測試方法
章稼新（上海吸塵器廠）
1引言
真空吸塵器的評定指標是吸入功率。由于我國過去沒有相應的檢測手段。1980年輕工部參照我廠企標制定了部標準(sg211--80)，該標準僅對真空度及風量分別提出要求。

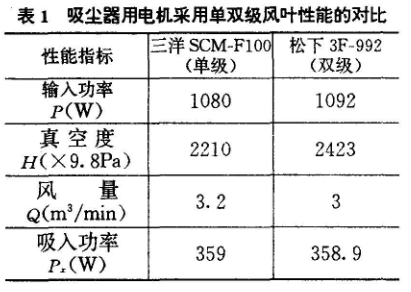

這樣評定有其缺陷性，真空吸塵器專用電機在吸入功率相同情況下，采用單級風葉的真空度相對多級風葉較低，風量相對多級風葉較高，如表1所示。

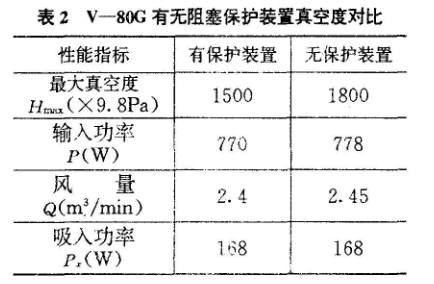

另一方面，一般真空吸塵器有無阻塞保護裝置，其性能上也有很大的差別，如表2所示。
****真空度測試是將吸塵器進風口置于阻塞狀況下進行測試，然而當進風口阻塞時，保護閥隨即動作，使得其旁路系統開始工作，此時測試值并非風量為零時的真空度，測試值將比未裝保護閥的吸塵器數值低，然而其吸入功率卻沒有變化。
檢測吸入功率一般有兩種方法，一種為均壓箱法，另一種為孔板法。
2均壓箱檢測吸入功率

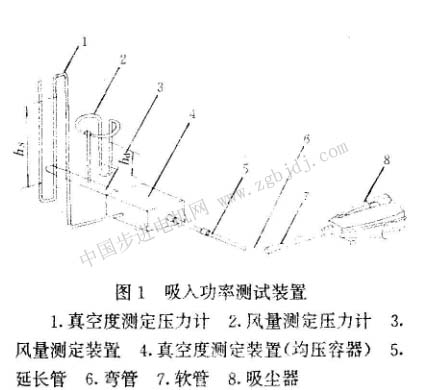

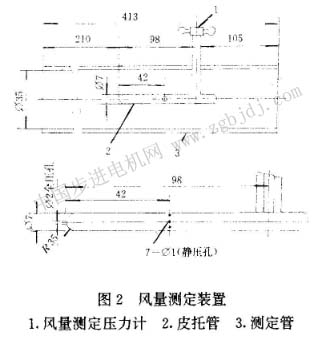

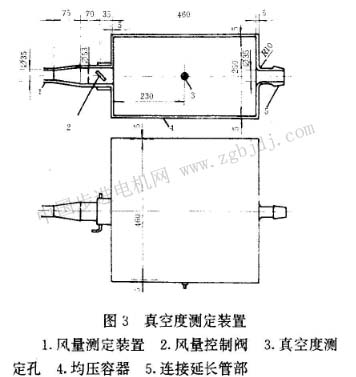

測量時，先將吸塵器置于額定電壓、額定頻率及正常負載狀瑟下，運轉30min，使其達到穩定狀態。然后將它連接在scci吸塵器綜合測試裝置上，如圖1所示。風量及真空度的測試裝置如圖2、圖3所示。
為了讀出真空度，吸入功率和風量的特性曲線應對節流閥調節足夠次數，讀取風量、真空度和輸入功率數據，對于每個測試點，應在調節節流閥10s時記錄真空度、風量和輸入功率。此步驟一直繼續到以****真空度為最后一點的全部隨線繪出為止，根據吸入功率特性曲線求其****值，此值為吸塵器****吸入功率。

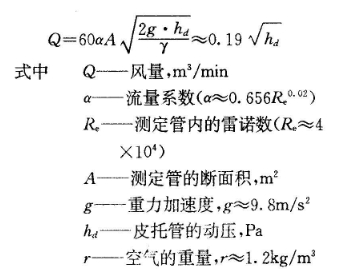

風量可用下式計算：
空氣的重量是在標準狀態下20℃7448pa，相對濕度百分之七十五的值。
a．在風量測定裝置前端的200mm范圍內，不要放置物品。另外，在此范圍內應無對測定值有影響的氣流（包括本身的排氣）。
b.測定時電源電壓不應變動。
c．壓力計的讀數，需取除去不規則變動部分的平均值。

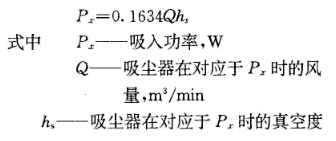

吸入功率可用式計算：p=0.1634
3孔板法檢測吸人功率

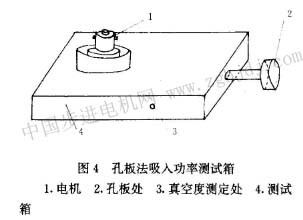

測量時先將吸塵器用電機連接在如圖4所示測試裝置上。然后在額定電壓、額定頻率及孔徑為φ40mm狀態下運轉30mim，使其達到穩定狀態。
為了作出真空度、吸入功率和風量的特性曲線，應對孔徑依次按φ40mm、φ30mm、φ23mm、φ19mm、φ16mm、φ13mm、φlomm、φ6. 5mm、o進行調節，分別讀取真空度和輸入功率數據，對于每個測試點，應在調節孔板los時記錄真空度、孔徑和輸入功率。此步驟一直繼續到以****真空度為最后一點的全部曲線繪出為止，根據吸入功率特性曲線求其****值，此值為電動機****吸入功率。
風量可用下式計算：
a．在孔板前面200mm以內，不應該放置物件，另外在該范圍內不應有影響測定值的氣流。
b．測定時電源電壓應無變化，用調壓器進行校正。
4均壓箱與孔板法檢測方法的優缺點
4.1均壓箱的優點
4.1.1自動化檢測程度高
均壓箱檢測方法中風量檢測是皮托管方法，即靜壓與全壓的水柱差，經差動變換器把壓力變換成電信號，真空度也經差動變換器把壓力變換成電信號，經與微機聯接進行自動化檢測。例如，我廠引進的三洋電 |
