用相位計帶電測溫升
張文海(成都68信箱)
1引言
目前已有的帶電測溫升方法雖然可用，但還存在線路繁瑣、隔直不佳、電橋指針有顫動的缺點，不受使用者歡迎。為此，設想一種用相位計測量電動機冷態與熱態電流對電壓相位的變化測溫升的方法。該方法方便、簡單，除了增加一個電流信號取樣電阻箱、一個相位計外，不需要任何電路。
2帶電測溫升法
目前測溫升大都采用電阻法，就是測出電機熱穩定時繞組的熱態電阻。斷電法測試，不可能測出剛斷電瞬間的熱態電阻，必須要很快連續測幾個點，然后作曲線外延，再求取剛斷電瞬間的熱態電阻。這方法不準確。經分析，發現阻抗三角形中的阻抗角θ(見圖1)在不斷電時與測熱態電阻有路可通。電機通電后都有一個阻抗三角形，圖1中的r1為等效直流電阻，x為感抗，z為阻抗，z與r的夾角θ1為阻抗角。當電機作溫升試驗時，繞組
直流電阻必定發熱增大，其增大值為m這樣z與r的夾角將變小為θ2。因電壓三角形又相似于阻抗三角形，這樣，只要用1ω標準電阻箱取樣出電流信號代表z，用電源電壓相位代表r,便可測出冷態的阻抗角θ1、熱態阻抗角θ2，即可算出由冷態到熱態阻抗角的變化值θ1一θ2。測出這一變化值后，再用電阻箱增減1ω，觀察相位計變化1 電阻變化多大進行定標，根據θ1一θ2大小，不斷電就可計算出熱態的直流電阻。
3試驗研究
試驗?zāi)康挠?，①θ角變化應與熱態電阻變化成線性關系，才能成功。試驗結果基本相符。②用電阻箱要能準確定標，才能算出熱態電阻。這里對3。種電機進行試驗，由于關鍵是解決帶電測熱態直流電阻，所以3種伺服電機都是在單激磁通電制動時進行。
試驗電路如圖2所示，圖中的r是10進電阻箱，用于取電流相位。平時是短路的，測試時才接入。定標時也用它增減電阻。
3．1電壓為75v(400hz)的測試

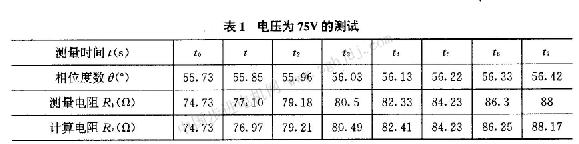

表1的測量電阻(45sl62p電機)為測每點相位時，斷電幾秒鐘內用歐姆表測量的直流電阻值。計算電阻為用r5一ro／θ 5-θ o= o．32ω定標，即相位變化1 ，電阻變化多0．32ω，定標算出。  可以看出，兩者接近，基本成線性，但數據并不很準確，因用數字歐姆計斷電測試并不能測準電阻值，表中數據只能作觀察變化規律用，不能作實測用。因帶電溫升也不允許這樣斷電測電阻。正確的方法是帶電變化電阻箱觀察相位變化定標，如上面用此法定標為1 =0．33ω，與斷電定標1=0．32ω相當接近，這里認為不斷電定標是準確可靠的，但下面兩種電機斷電與不斷電定標就相差毫大。
3．2電壓為36v(400hz)的測試

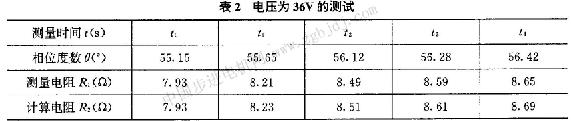

斷電定標電阻(55sl1電機)1 =0．01ω但不斷電定標電阻1 =0．06ω，兩者相差倍，但線性變化較好(見表2)。
3．3電壓為26v(400hz)的測試

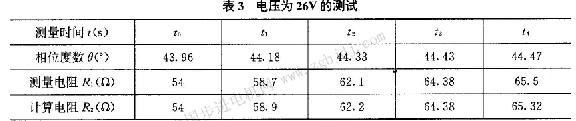

斷電定標電阻(24sl1電機)1=o．37ω，不斷電定標電阻1=o．46ω，線性變化也嘉較好的，但兩者相差也大(見表3)。
4試驗分析
a．定標不準的原因主要是感抗變了。試驗用的天津中環儀器公司生產的hg4180相位計，它的精度高，分辨率可達6s，輸入信號10mv～100v都可工作。但電機作溫升試驗時，從相移角變大看，感抗和電阻均增大。點然它成線性關系，但用電阻增減定標，無法害效兩者的同時變化，所以引起定標不準。
b．電機在發熱過程中，相移角咿是逐蔣增大的。經分析，電機發熱r增大，相移角應減小。根據這一現象，分析阻抗三角形，e機發熱要使相移角θ增大，必定感抗x也要增大。x增大的原因是，因一般電機設計在接近飽和狀態，電機發熱后，電阻r增大，激磁電流減小，磁性材料導磁性能變好，所以感抗增加。
5結語
用相位計帶電測溫升是一種可望取得成功的簡易方法，只要突破了相位一電阻的定標，就可使帶電測溫升變得非常簡單，而且準確。
