單相爪極同步電動機的維修
劉坤榮 (上海電器六廠)
1引言
近年來，單相永磁同步電動機已廣泛用于自動窗簾機、鴻運扇的轉葉驅動、旋轉電視天線、旋轉式取暖器、旋轉燈具、電動廣告、電動按摩器、電烤箱盤驅動等家用電器產品中。有的廠家還將單相爪極同步電動機應用于微風吊扇。這種電動機可做成單相電動機，也可做成三相電動機，適用于交流電源場合。它的使用壽命較長，轉速恒定，而獲得廣泛的應用。本文介紹單相爪極同步電動機的維修方法。
2爪極永磁同步電動機的結構
爪極永磁同步電動機呈扁圓盤形，見圖1。轉子采用高矯頑力的各向同性鐵氧體，
料支架和轉子軸芯連成一個整體。轉子注塑模必須使轉子的同心度不大于夠○0.015mm、永磁轉子的軸芯徑向跳動在0.02mm以下。轉子經機械加工后，方可充磁。單相爪極同步電動機轉子表面的磁感應強度為0.04～0．08t。轉子鐵氧體磁鋼外徑18mm，內徑為11．2mm，長度7．5mm。軸芯棘輪為聚甲醛工程塑料，10齒。齒輪與軸芯、磁鋼注塑成一個整體。
單相爪極同步電動機定子鐵心為4對極，其中2對極在外殼上，另2對極在端蓋上，在外殼的2對極中有一對設計成小磁極，與其它磁極不對稱，這種不對稱定子軟鐵結構可省掉定向裝置而能使電機定向躍入同步后，朝固定方向旋轉。軟鐵定子既是機殼，又兼作磁軛。定子線圈是單相集中繞組。
3單相爪極同步電動機的常見故障與維修
拆開單相爪極同步電動機端蓋，注意電動機內部塑料減速齒輪的排列方式。通常應記下每級變速齒輪的順序，做劍先拆后裝，才不致浪費工時，以便保證維修質量。單相爪極同步電動機的常見故障及維修如表1所示。

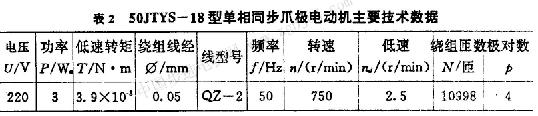

表2列出了50jtys-18型單相同步爪極電機的主要技術數據，供維修參考
4結語
1990年，我國永磁同步電動機總產量達1105萬臺，其中大部分用于家用電器的驅動，為1000萬臺，其次是用于儀器儀表驅動，為100萬臺，用于工業低速驅動為5萬臺。預計“八五”期間，年需要量將增大1倍。微特電機在我國國民經濟生活中處于很重要的位置，其中永磁同步電動機占10％左右。在改進永磁同步電動機的制造工藝、降低成本、保證質量的同時，還需要做好售后服務，掌握永磁同步電動機的維修技術。
