交流電動機轉子槽漏磁導
數值積分計算
董超奎 (西安微電機研究所)
【摘 要】本文提出一種交流電動機轉子槽下部漏磁導的數值積分計算方法。與傳統的漏磁導算法相比，這種方法省去了推導漏磁導計算公式的繁瑣過程，而直接從磁導概念出發，利用數值積分計算給出漏磁導數值。文中提出的方法對電機漏磁導的計算具有普遍意義。
【敘 詞】交流電動機，轉子，槽，漏磁，磁導，數值積分，計算
引 言
交流電動機轉子通常采用的槽形有梨形槽、梯形槽及多級梯形槽。對于前兩類槽形的槽下部漏磁導計算，習慣上常用查曲線的方法。對于后一類槽形，即多級梯形槽，其槽下部漏磁導的計算多采用公式與曲線相結合的方法。用手算時這種方法頗為繁瑣；在用計算機計算編程時需要把曲線擬合成公式。
本文提出一種利用數值積分計算多級梯形槽下部漏磁導的方法。這種方法從漏磁導概念出發，不用推導出漏磁導的具體計算公式，可方便、正確地實現槽下部漏磁導的計算。
1數學模型及計算原理

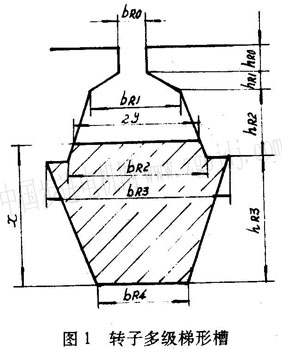

本文所討論的轉子多級梯形槽如圖l所示。計算槽漏磁導時，假設
a．電流在槽內均勻分布；
b．忽略鐵心磁壓降．即認為鐵的磁導率為無窮大；
c．槽中所有磁力線平行于槽口。根據槽漏磁導的概念可知
式中 λl—槽下部漏磁導；
z—整個槽內所含導體數；
zx一高度x處至槽底所含導體數；
2y—高度x處槽的寬度。
積分沿槽高進行(不包括槽口高hr。)
對于轉子槽，zx與z之比可轉化為它們所對應的面積之比，因此有
式中 as—槽總面積(不含槽口面積hro bro)；
as—高度x處至槽底面積。
由此可見，λl的計算實質上是一個積分的計算，如能找出ax 2y與x之關系，則沿槽高求積分，即可求出λl之值。
通常，f(x)是一個比較復雜的函數，這樣再對f(x)求積分將更加復雜。特別是對于圖l所示的多級梯形槽，這種積分運算將相當復雜、繁鎖。由于計算機具有速度快、精度高的特點，適合于數值計算，因此可采用數值積分法來計算式(2)的積分值。
1．1 as的數學模型

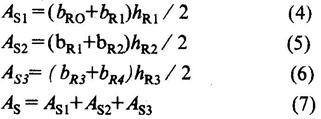

as為槽的總面積，即為槽中三部分梯形面積之和，則有
1．2 ax，2y的數學模型
1．zl槽底梯形
由圖2可得
1．2．2槽中間梯形
由圖3可得

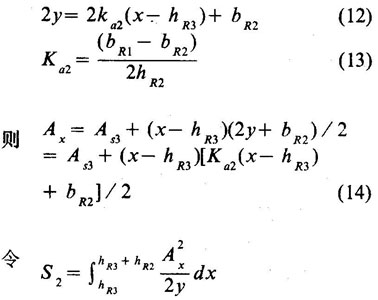

將式(13)，(14)代入上式，化簡，并經變量替換，可得
1．z3槽斜肩梯形

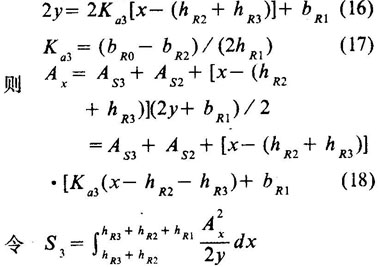

從圖4可見
|
