洗衣機電動機的檢修(1)
周德林 （營口洗衣機總廠）
1引言
各種類型、結構和控制方式的波輪式洗衣機，包括普通型、半自動型、全自動型、單桶、雙桶、套桶、機械開關控制、電腦控制等，其機械作用的動力都是單相電容運轉電動機（以下簡稱電機），因電機故障而引起的洗衣機故障都是相同的，檢修方法也相同。電容器的故障體現為電機故障，因此電機故障中也包括由電容器而引起的故障。
本文在介紹洗衣機電機的工作原理及結構的基礎上，介紹電機常見故障的檢修。
2 洗衣機電機的工作原理和結構
洗衣機使用的電源為220v的單相交流電。單相交流電在電機定子繞組中所產生的磁場是一個脈動磁場，此脈動磁場可分解為兩個旋轉磁場，但這兩個磁場的旋轉速度相等，旋轉方向相反，由這兩個旋轉磁場在轉子繞組（鼠籠條）中感應產生的電動勢和電流大小相等，方向相反，兩個電磁轉矩的大小也相等，方向相反，于是合成轉矩為零，因此電機不能起動。

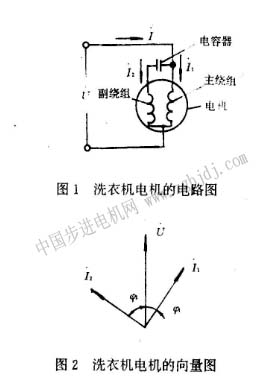

在洗衣機電機中，為了獲得轉子的起動力矩，采用兩種辦法，一是在定子槽內嵌放兩個繞組，即主繞組（運行繞組）和副繞組（起動繞組），并使這兩個繞組的中軸線在空間相差90度角；二是在起動繞組上串聯一個適當容量的電容器，如圖1所示。主繞組電路是一個電感性電路，電流i1在相位上比電壓u滯后ψ1角，而副繞組則是一個電容性電路，電流i2比u超前ψ2角，只要電容器的容量選擇適當，就可以使i1和i2間的相位差等于90度，如圖2所示。

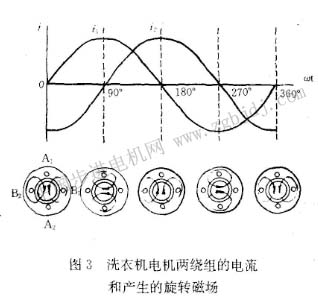

當具有90度相位差的兩個電流i1和i2通入在空間相差90度的兩個繞組中時，就產生一個旋轉磁場（見圖3）。轉子的鼠籠條被旋轉的磁力線所切割，便產生感應電流，感應電流再與定子磁場相作用，就產生了電磁轉矩。
轉子的轉向取決于旋轉磁場的旋轉方向。為了實現洗衣機電機的正、反向轉動，采用定時器控制，在電機停轉時，將副繞組電路上的電容器串接到主繞組電路上，使主、副繞組變換，則旋轉磁場的旋轉方向反向，電機也就反轉。
洗衣機電機在起動后，副繞組和電容器繼續接在電路中，因此稱為電容運轉電機。該種電機的起動電流�。ㄒ话阈∮�2. 5a），電路的功率因數、效率、過載能力都比較高，電容器在電機運轉過程中還能起到濾波作用，消除諧波，減少電磁噪聲。缺點是起動轉矩較低。洗衣機電機起動轉矩為額定轉矩的l倍以上．****轉矩為額定轉矩的1.7倍。電機為4極電機，額定工作轉速為1370r/min。
洗滌電機在運轉時為正、反向周期轉動，兩個繞組交替地為主繞組和副繞組。為了使洗滌運轉時的正、反向轉動具有同樣的洗滌效果，即電機具有相同的起動轉矩、輸出功率和額定轉速等，兩個繞組的線徑、匝數、節距及繞組的分布型式都是相同的，具有同樣的電阻值。全自動洗衣機洗滌和脫水共同一個電機，其兩繞組也是相同的。雙桶洗衣機的脫水電機為逆時針單方向轉動，兩繞組有主、副之分，主繞組的線徑較粗、匝數較少、電阻值較小，而副繞組的線徑較細、匝數多、電阻值較大。
一般說來，輸出功率為70w的洗滌電機統組阻值約50ω，90w洗滌電機的繞組阻約35ω，120w洗滌電機的繞組阻值約30ω.180w全自動洗衣機電機的繞組阻值約20ω。脫水電機主繞綢的電阻值為80～130ω，副繞組的電阻淡為100～300ω，功率大的電機繞組阻值較小。
洗衣機電機的結構如圖4所示。定子由定子鐵心和定子繞組組成，鐵心用0. 5mm厚的硅鋼片疊壓而成，內圓上開有24個槽口，槽口內嵌入主繞組和副繞組。定子固定于上、下端蓋之間。轉子由鐵心和鋁鼠籠條組成，轉軸以靜配臺壓入鐵心中，軸兩端支承在上、下端盞的軸承中。定予和轉子間的氣隙為0.3mm。上、下端蓋以螺釘連接，軸承室內裝有內徑為10mm．的全封閉滾動軸承或者粉沫冶金軸承，在下端蓋的軸承窩內還裝有波形彈簧墊圈，以使電機能夠自調整轉子的軸向位置。
正常電機運轉時應發出輕微而有節奏的聲音。電機在額定電壓的百分之四十(即88v)時自身應能起動運轉。軸的軸向串動量應在0.3～1 mm內，氣隙差在0.15mm三心，軸伸的徑向圓跳動應不大0. 05mm。用手轉動軸，應能輕快地轉動。定子繞 |
