車用直流風扇電動機的改進設計
羅允中 （寧波電器總廠）
1概述
近幾年來，微型永磁直流電動機得到了迅速的發展，被廣泛應用于各種日用電器上。如：電風扇、收錄機、電吹風、吸塵器、電動剃須刀、電動按摩器、電動玩具以及錄象機等，其品種規格繁多。據日本1982年統計，微型永磁直流電動機要占普通直流微型電動機（如無刷電機、無鐵心電機、步進電機、伺服電機）總產量的百分之九十以上。該類電機應用范圍非常廣泛，主要用在音響設備、視頻設備、家庭電氣化設備、情報設備、辦公設備、醫療設備、自動售貨機、汽車電氣設備等。
微型永磁直流電動機采用****磁鐵勵磁，結構簡單、體積小重量輕、噪聲低、耗能低、起動性能好、運行可靠、成本低。

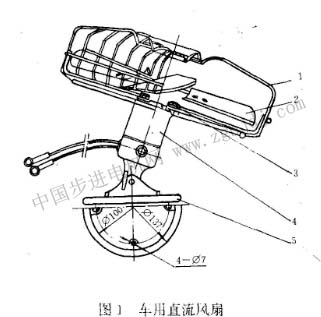

在改進設計中結合本廠原來生產的車用直流風扇的結構特點，除對前、后端蓋、磁極、軸承、風葉、電刷套作了改進設計及轉子沖片套用本廠其它同類產品的轉子沖片外，其余零部件均照原來不變，以減少工藝裝備投資，縮短試制周期。至今已完成12v和24v2種規格10臺樣機和小批量試產100臺，并經市標準計量局電機檢測中心測試合格，達到設計要求，符合國家zbk65001- 87《車船用直流電風扇》和zbk65002-87《車船用直沆電風扇的安全要求》技術標準。車用直流風扇造型美觀，如圖1所示。該風扇輸入功率原為37～40w，現降低為22～26w，比原來降低了百分之三十以上，其溫升也有較明顯下降，標準規定為6 0℃，而實測為2 8.2℃(12v)和31.7c(24v)。經改進設計后的直流風扇，無論在效率、節能和可靠性方面的技術經濟指標均達到較先進的水平。
1．網罩2．風葉3．螺母（墊圈、彈簧墊圈）4．電機5．彈簧墊圈
2改進設計的直流風扇的特點
改進設計的直流風扇盡可能利用原有的零部件，尤其是沖壓件。盡量少投入工裝模具費用，以降低成本。
2.1電機定子采用鍶鐵氧體

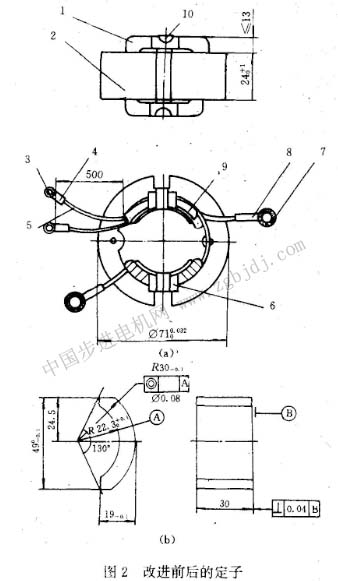

原fzd2-30型車用直流風扇用串激電機定子鐵心系采用硅鋼片疊壓（見圖2a），現改為****磁鐵勵磁，磁鐵采用鍶鐵氧體(見圖2b)。
1．定了繞組2．定子鐵心3．接線片4．套管5．引出線6．絕緣紙7．彈簧8，9．套管 10．拉板
2.2零部件的選用

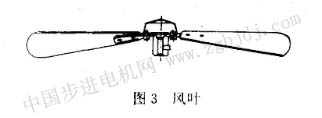

滾珠軸承改用含油軸承。風葉的葉片原為1. 2mm的鋁板，現改為0.6mm鋼板（見圖3）。
前端蓋由鑄鋁改為鋼板拉仲。電刷套由原來銅管車削可改為銅板沖制而成。經對改進后產品的成本估算，每臺可節約20元左右。
2.3電磁計算和結構設計要點
為了節約模具費用，從借用原電樞沖片的角度著手，先對fzd2 - 30型的電樞沖片（φ38. 5mm）進行計算，其它指標基本尚可，唯獨槽滿率過高（高達百分之五十一），從有關資料查得φ0. 30～0. 40mm漆包圓銅線槽滿率應為百分之三十～百分之三十二。經對原fzd-30型（搖頭式風扇）的電樞沖片(φ45mm)的計算，盡管富鐵（齒磁密和軛磁密都偏低），但從繞線工藝上考慮，只能選用雪45mm的電樞沖片，其槽滿率符合要求。
從上述要求和可能，確定了各部件的結構形式、尺寸、材料等，并進行必要的機械強度計算。將前端蓋與機座設計成一體化（以下簡稱前端蓋）。它除了起著普通電機的端蓋、機座作用外．還有導磁作用，因此對前端蓋既要考慮機械強度，又要考慮導磁性能和加工工藝性，經計算和多方面的權衡，前端蓋壁厚宜采用3mm鋼板拉伸成型較為理想，這樣可以節省采用無縫鋼管的車削工時和材料成本。
2.4試制和調整
為了加速試制進度，前2臺樣機(12v和24v各1臺)的前端蓋和機座不用模具而是采用車削，考慮到計算與實際可能會有誤差，先增加機座壁厚余量imm(即4mm)，經測試氣隙磁通為0. 435×l0 -3wb，電樞繞組每元件30匝(24v)，負載轉速1870r/min。當壁厚車到3mm時，測得氣隙磁通0.3875×10 -3wb，電樞繞組每元件是34匝(24v)，其負載轉速達到1900r/min。當壁厚為2mm時，測得氣隙磁通為0. 36×10 -3wb。經電磁核算后，其電負荷、溫升、換向火花都增加，所以調整前端蓋壁厚 |
