不對稱轉子磁阻電動機磁路分析和參數計算
林明耀（東南大學）

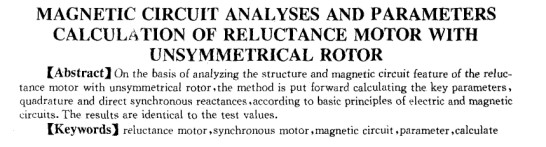

【摘 要】在分析不對稱轉子磁阻電動機結構和磁路特點的基礎上，提出了根據電磁基本定律計算其關鍵參數交直軸同步電抗的方法。計算結果與測試值相吻合。
【敘 詞】磁阻電動機同步電動機磁路參數計算
1引言
磁阻式同步電動機具有結構簡單、無需勵磁、運行可靠和價格低廉等優點，廣泛應用于工業和民用領域中，例如，發電機調節器的驅動，紡織、造紙工業生產設備的同步運行以及錄音錄像設備中，都可使用磁阻電機。
d軸和q軸同步電抗xd、xq是磁阻電動機的關鍵參數，準確計算它們對該種電動機的設計和運行性能的研究均有著十分重要的意義。
2同步電抗xd、xq計算
2.1轉子結構特點
通常，磁阻或同步電動機可在異步電動機系列基礎上派生得到，其定子結構與三相異步電動機相同，定子槽中排列著對稱三相繞組，轉子由鼠籠轉子加開反應槽得到，在鼠籠槽和反應槽中鑄鋁共同形成起動繞組。圖l是不對稱轉子磁阻電機的轉子結構圖。
該電動機為4極。由于鼠籠轉子沖片槽數為30槽，加開反應槽時要得到4套對稱的磁障系統有困難，因而采用極與極之間反應槽的不對稱設置。在該結構轉子中，q軸磁路中設置有內、外反應槽，它們?cè)诓坂弮蓸O的寬度不同。在每一內反應槽上設置有一定寬度的飽和磁橋，用以改善電機的各項性能指標和增強轉子的機械強度。內、外反應槽共同形成q軸磁路中的磁障。
2.2同步電抗xd、xq計算
用x1表示定子繞組每相漏電抗，cd、cq分別表示d軸、q軸電抗系數，fd、fq分別表示d軸、q軸磁路的飽和系數，則磁阻電機的各電抗為[1-2]：
d軸激磁電抗xad每導
以上電抗計算公式(1)～(4)中，兩軸飽和系數fd、fq可通過磁路計算獲得。xc為相應尺寸的圓柱形轉子電抗，它與電機鐵心長度l轉子直徑d2、有效氣隙長度ge、極對數p、繞組系數kdp1，和繞組每相串聯導體數zψ的關系為：
由上面的分析可知，計算d、q軸同步電抗xd、xq的關鍵是計算電抗系數cd、cq
3電抗系數cd、cq計算
從圖1所示的磁阻電動機磁路分析可知，由于相鄰兩個磁極的氣隙磁導不同，使計算磁阻電動機磁路通常所采用的等效磁路法不能使用。從圖1知，雖然相鄰兩個磁極的q軸磁路磁障不同，但在極對與極對之間仍然是相同的。因而，氣隙磁導變化的周期為2π／p機械弧度。圖2為不對稱轉子磁路在[o，π/p]范圍內的展開圖。
3.1 q軸電抗系數cq計算
由于磁路對參考q軸對稱，故只要討論θ∈[o，π/p]區域。如圖1所示，在θ∈[o，π/p]范圍內，轉子區域被兩道內反應槽分隔成3個區域。另一方面，鐵心的導磁率比空氣大得多，q軸磁通密度遠小于d軸磁密，在鐵心齒部和軛部的磁勢降落很小。為簡化計算，這兩部分的磁阻集中以飽和磁阻表示。這樣，鐵心的導磁率為無窮大，其3個區域?yàn)榈却盼惑w。在每一個區域，受定子基波磁勢的作用所建立的轉子磁勢分別為u1、u2和u3，如圖3所示。
1．定子磁勢2．轉子磁勢
假定fq（θ）表示q軸定子磁勢，fr（θ）為轉子磁勢，λq（θ）為q軸氣隙 |
