徑向正弦波永磁電機的定位力矩
崔 王月 陸永平 孫 力（哈爾濱工業大學）
楊振敏 （天津微電機公司）
【摘 要】分析正弦波永磁電機中的齒槽定位力矩，建立相應的數學模型，推導定位力矩與電機齒一極配合的公式，提出了削弱定位力矩的簡便而有效的措施：齒一極的合理配合和磁鋼分段結構。試驗表明，采用該措施后，定位力矩與額定轉矩之比減小。
【敘 詞】正弦波／齒槽定位力矩永磁電機
1概述
永磁電機以其特有的優點被廣泛用于伺服系統中。尤其是近年來新型材料，如稀土磁鋼被普遍采用，使永磁電機的發展跨入了嶄新的階段。但是高性能磁鋼的引入亦使永磁電機，特別是無刷電機的齒槽定位力矩在轉矩波動中所占比例日益增加。
轉矩波動是無刷電機的重要指標，它是由電機的原理波動、齒槽定位力矩和磁滯力矩所引起的。
轉矩波動會產生許多不利的影響。例如，在變速傳動時，一旦定子或轉子的固有機械頻率與轉矩波動的頻率接近，則轉矩波動所產生的震動和噪聲將被放大和加��；轉矩波動對于像機器人這樣的位置控制系統的定位精度和低速時速度控制系統的特性都有不利影響。
理想情況下，無刷機在采用了正弦波原理和矩形原理后，原理波動將被全部消除，此時齒槽定位力矩將成為轉矩波動的主要成分。實際上愿理波動并不能完全消除，即使這樣，當電機工作在低轉矩和低轉速的情況下，齒槽定位力矩亦是轉矩波動的主要成分。齒槽力矩是由無刷機轉子上的永磁體與定子齒相互作用所產生。
齒槽力矩可通過斜槽或斜極消除[1]，但是這樣將增加電機結構和制造的復雜性。不僅如此，這還將增加漏感和附加損耗，減小輸出轉矩，尤其每極齒數較少時更是如此。對于方波原理的無刷機，隨著斜槽或斜極距離的增加，氣隙磁密波形的平頂部分將減少，從而增加了原理性波動（見圖1）；改變極寬和旋轉磁極凹，同樣會減少氣隙磁密的平頂部分，使磁場波形不對稱許增加了工藝復雜性。
應該指出的是文獻[l]、[2]都是在一個極內研究如何減小齒槽力矩，因而所得到的結論是不全面的。本文則是在整個電機中研究齒槽力矩的，不僅考慮了一個磁極與定子齒間的作用，而且考慮到了各個磁極間的相互作用，因而更接近于實際，所得的結論更具有普遍性。本文認為當無刷機采用正弦波原理時，可以方便地經過合理選擇定子齒數與電機極數的配合，以及采用磁鋼分段結構，從而使得齒槽力矩大為減小，達到額定力矩的百分之零點零一。
2齒槽定位力矩的分析
齒槽力矩與氣隙磁密的波形是密切相關的，在本文中要討論的是氣隙磁密為正弦波的情況。
齒槽力矩可由計算電機中所包含的全部能量對轉子位置角的變化得出，即：
式中t——齒槽定位力矩
w——電機中的全部能量
θ——轉子轉角
d——電機直徑
y0——轉子位移
為分析方便，假設：
a.氣隙磁密b(y)為正弦函數。
b．定子為直槽結構。
c．勿略電機端部效應。
d．鐵心中所含能量不隨轉子位置變化。
由假定d有：
式中w c——鐵心中所含能量； w g——?dú)庀吨兴芰?/div>
2.1數學模型1

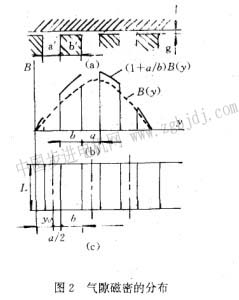

當電機的定子開有齒槽時，根據文獻[3]的理論，氣隙磁密的分布如圖2所示。
|
