洗衣機電機的多目標優化設計
郭慶吉 郭文健 艾興發（哈爾濱工業大學）

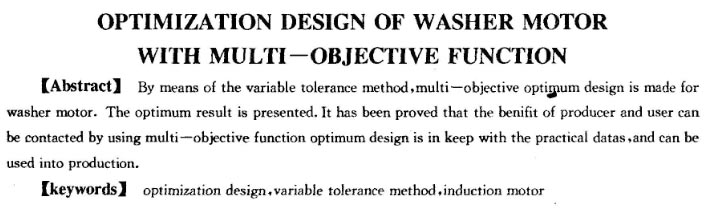

【摘 要】 采用可變?nèi)莶罘▽ο匆聶C電機進行多目標優化設計，給出了優化結果。實踐證明，多目標優化能兼顧生產廠家和用戶二者之間的利益。優化結果與實測數據相符，可用于生產實踐。
【敘 詞】 優化設計／可變?nèi)莶罘ó惒诫妱訖C
1引言
電機優化設計的研究方興未艾，目前國內這方面的研究成果和軟件很多，但多數是單目標優化，實際上評價一個設計方案的好壞，是難以用一個指標來恒量的，即電機的優化設計是一個多目標函數的優化。
洗衣機電機屬于電容運轉式單相異步電動機，制造廠家希望成本越低越好，而用戶則要求性能越高越好。因此，洗衣機電機的優化設計采用多目標函數是很必要的。
2洗衣機電機多目標優化設計的數學模型[1]
洗衣機電機的優化設計，可作為非線性規劃問題處理。根據實際需要，取雙目標函數，其數學模型為：
式中f1(x)，f2 (x)——目標函數
gi(x)——約束條件
x ——優化變量
可見，電機的優化設計就是在滿足約束條件gi (x)≥o的情況下，求出一組設計參數x，使得目標函數f1 (x)和f2(x)同時接近備自的****點。
2.1 目標函數的選擇
采取成本和溫升作為洗衣機電機的雙目標函數時，由于溫升計算過于復雜，可用熱負荷代替溫升作為目標函數，其構成的表達式為：
2.2優化變量的選擇
洗衣機電機設計可作為優化變量的參數有20～30個之多，全部用來作為優化設計變量，計算工作量太大，既不現實，也無必要�，F(xiàn)實的情況是在沖片已定進行優化比較方便。目前國內洗衣機電機沖片幾乎相同，僅外形有些變化，可選取下述6個優化設計變量：[2}
a．電樞鐵心長度 x1 =l1/3.0
b．主相繞組匝數 x2 =zφe，/300
c．主相繞組線徑 x3 =dm1，10.3
d．副相繞組匝數 x4==zφ1a/300
e．副相繞組線徑 x5=da1/0.3
f．廠端環厚度 x6=lr／4
統一表達式為：
式(3)對每個設計變量進行規格化，將其真實值轉化為0～1之間的數值，用以表示設計變量值在變量區間的相對位置。從而采用統一的尋優步長，也可保證相同的計算精度，給優化方法子程序的編制帶來方便。
2.3約束條件的選擇
在電機優化設計中，約束條件多數為不等式約束。按約束的性質可分為性能約束和一般約束3類。一般約束指結構工藝方面的限制以及對一些電磁參量計算值出現異常值的限制，如槽滿率約束、最小氣隙約束和所有變量的非負約束等。

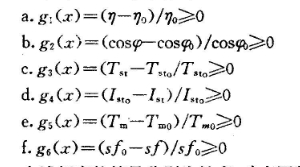

選取的主要約束條件為：
上述相應的符號分別為效率、功率因數、起動轉矩、起動電流、****轉矩的轉差率。
3可變?nèi)莶罘ǖ膶?yōu)過程日
可變?nèi)莶罘? flexible tolerancemethod)不用罰函數，也不必計算目標函數的梯度，其程序設計簡單，適應性較強。該方法的優點有：
a．允許程序起始于非可行域。
|
