稀土永磁材料充磁機
葉有福 （浙江象山丹城半島天線廠）
1 大型電容組合式充磁原理及特點
大型電容組合式充磁是利用升壓整流器對高壓脈沖電容組進行充電，用多個可控硅半并聯放電而充磁。由這種方法建立的脈沖場，既可以在較大孔徑的線圈內(q)120mm×200mm)得到高于7164ka/m的磁化場強，又可以在直導線周圍20mm產生高于5572kajm的磁化場強，并且可防止充磁頭的過熱損壞，使充磁頭的制造大為簡化。
大型電容組合式充磁放電回路的開關元件選用具有單向?qū)щ娦缘目煽毓�，用半并�?lián)的方式連接。這里的所謂“半并聯”，就是可控硅元件不并聯，而充磁是并聯。這樣，不管充磁頭參數如何，均能使大型電容組在短時間內向充磁頭單向放電而實現充磁。由于可控硅多只半并聯使用，可控硅的特殊參數（如電流上升率、電流****值）就容易實現，并且充磁總能量可任意增減，即可充任何磁體。
2充磁線圈的溫升計算
充磁線圈在工作過程中，承受著高電壓和強電流的沖擊。若充磁線圈設計不當，則會因受熱和電動力的沖擊而破壞。在充磁線圈繞制工藝中采取一定措施后，充磁線圈還是能保證正常工作的。這里主要說明溫升計算。根據有關電器短路時導線熱計算公式，演變后得如下計算的簡化公式：
式中 imax——放電電流峰值，a
t——放電電流到峰值的時間，s
s——充磁線圈導線截面積，mm
溫升計算值在不同工作狀態時分別不得超過15℃（連續使用）和90℃（試驗性斷續使用），否則要用強制冷卻方法或另行設計。
3充磁頭的磁場強度計算
3.1多層密繞螺線圈內的中心點磁場強度
根據《電磁學》有關磁感應強度公擊得磁場強度公式：
式中，i一放電電流，a
n-線圈總匝數
r1——線圈內半徑，mn
r2一一線圈外半徑，mm
l一一線圈長度，mm
3.2直導線周圍磁場強度
h=2i/r
式中i-——導線電流，a
r——距導線軸心的距離，mm

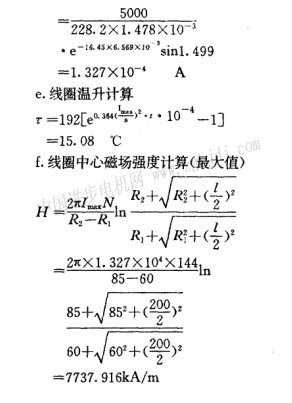

4舉例
已知：電容充電電壓u=5kv，電容總?cè)萘縞 =0.01292f，充磁線圈內半徑r1=60mm，外半徑r2=85mm，線圈長度l=200mm，線圈總匝數n=144，導線截面積s=23，6 mm2。
計算：
a．線圈平均直徑d=r1+r2=60+85=145mm
b．線圈電阻
c．線圈電感量
d。放電電流****值計算
5結語
隨著稀土永磁材料的發展，對充磁設備的要求越來越高。釹鐵硼等材料的生產正向著越高矯頑力和特大尺寸兩個方向發展，充磁困難。本文提出的充磁原理而實現的充磁機，能有效解決充磁困難，對高性能磁鋼多極充磁也非常適用。
