盤式轉子繞線模設計
羅錦標（重慶微電機廠）
1引言
我廠試制生產的一種圓盤式電機，轉子不用鐵心，而是用φ0. 2mm的粘銅線繞成若干棱形圈，組成圓片式線圈，然后與塑料圓片粘結而成。
圖1是一個圓盤式轉子線圈，由多組棱形式線圈組成。繞制時，根據電性能的需要，可繞一層，也可繞多層，還可在某幾組中多繞些圈數等。繞好后，脫模時要保持原狀。本文介紹圓盤式繞線模的設計。
2盤式繞線模設計
根據盤式線圈是由許多六方棱形式線圈組成這一規律，曾設想做一個六方棱形的心軸裝在繞線機上，用φ0.2mm的粘銅線繞成并排的許多棱形線圈，然后將這些棱形圈錯開組成圓形整體，其結果是φ0.2mm的粘銅線太軟，取出心軸后，棱形線圈變性，產生混亂，難以拼成像圖1那樣的圓盤式線圈。
2．1心軸繞線改為平面繞線

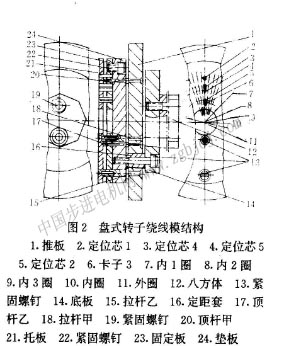

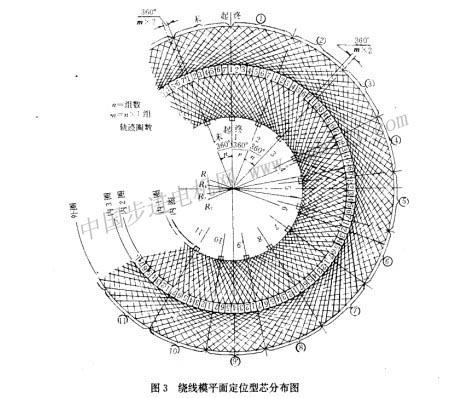

將心軸繞線，如圖2所示。它是盤式轉子繞線模結構圖，在圖中固定板上，根據圖1的需要裝上若干個形狀不同的定位型芯，托板套著這些型芯華東，禁固于固定板后面不脫落。推板通過固定在它上面的拉桿甲乙與托板連接，并固定著若干頂桿頂著托板作上下滑動。底板則控制著推板的滑動距離。八方體是使繞線模能變8個方向，夾持在虎鉗上。當把推板壓下使托板與固定板接觸時，全部定位型芯均露出托板平面，就可沿著這些定位型芯按一定的記號和規律進行繞線。圖3是繞線模平面定位型芯分布圖。內圈（以圓周等分若干組的分度線為中心）設有多個卡子，卡子中的0.2×6通槽就是嵌線槽。內1圈有若干個均布于圓圈的件2小定位型芯，內2圈有若干個均布于圓圈的件5定位型芯，內3圈有若干個均布于圓圈的件4定位型芯，外圈有若干個均布圓周的件1定位型芯。這些卡子和型芯均固定在圖2中的固定板上，圖2中的托板則套著這些卡子和定位型芯作上下滑動。每圈定位型芯之間均有0. 2mm的間隔線槽。這些定位型芯劃分成多個等分組。在內2圈、內3圈和外圈的型芯中，凡屬“1”字號的型芯均加長2mm，作分組標記。在各組 中選定任意鄰近的兩組在外圈型芯周圍的托板上打上相應的號碼字。
2.2平面繞線模的操作

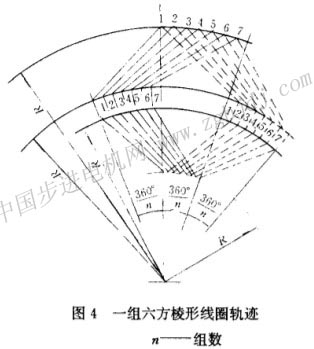

a．繞線始終是沿著六方棱形的軌跡走，如圖4所示。

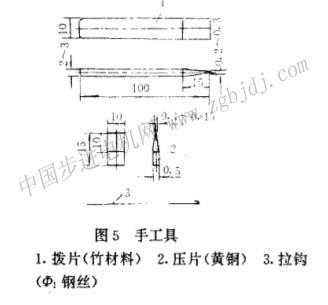

b．在繞線過程中（見圖5），件1撥片用以理順或壓撥銅線。件2是用作插入線槽中暫時壓緊銅線，不需要時剮立即取出，各插入卡子中心槽，內2、3圈定位型芯之間的間隙槽壓線等。件3是拉鉤，用作鉤繞卡子中心處的線頭。
c．繞線從起點開始（見圖3），將φ0. 2mm的粘鋼線頭嵌入卡子1的中心槽中壓到位，銅線折彎沿著末組內2、3圈定位型芯的左邊往①組外圈的型芯1外棱折彎，往②組內2、3圈的型芯1沿右邊折彎，再往①組的內1圈小型芯2內棱處折彎。到此走完第一個六方棱形線圈的軌跡。這時將折彎的銅線繼續沿末組內2、3圈型芯2的左邊折彎，往①組外圈型芯2外棱處折彎，往②組內2、3圈型芯2沿右邊折彎，往①組的內1圈小型芯3內棱處折彎，從而第二個六方棱形式線圈的軌跡走完。為此往復地繞完第七個線圈的軌跡。將銅線壓入第二個卡子槽，用圖5的件3鉤，按線圈圖尺寸需要鉤扭好線頭。再按六方棱形式線圈的軌跡繼續繞第②組、第⑧組，直至各組線圈全部繞完為止。
d．根據電性能需要，可在六方棱形式線圈軌跡上連續繞多個線圈。
e．整個線圈繞完后涂以適量酒精，線圈自然粘固。
f．推動繞線模中的推板線圈就被托出。
2.3平面繞線模結構特點
a．由于繞線是一次成型，盤式線圈形狀雖復雜，但在繞制過程中，可以做到有條不紊，層次分明。
b．全部定位型芯都是固走的，只要按圖加工好繞線模，繞制的線圈形狀尺寸準確，質量高。
c．所有的定位型芯和卡子的分布位置是按照形成整體線圈的規律六方棱形式線圈軌跡設計的，所以在此軌跡上可根據電性能的需要進 |
