以用戶為中心的單相異步電機cad系統
李聲晉 蘆剛 劉衛國 李鐘明 竇滿鐸 （西北工業大學）

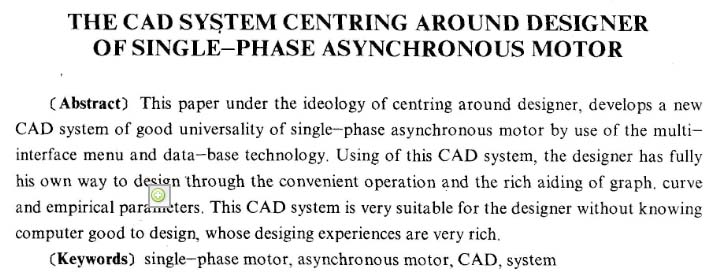

【摘 要】利用多界面菜單技術、數據庫技術，按以用戶一電機設計者為中心的指導思想，對單相異步電機的設計過程進行抽象、概括，而研制了通用性極強的cad系統。用戶使用該系統可充分發揮設計意識，且操作非常簡單，文字、圖形輔助功能較強，尤其適合于電機設計經驗豐富而不熟悉計算機的設計人員使用。
【敘 詞】單相電機異步電機cad系統
1 引 言
電機設計是針對給定的技術指標，按照一定的電磁關系，通過反復的假設、分析計算、校核而完成；由于電機設計過程中未知設計參數很多，且許多電磁參數、技術指標和設計參數之間無法用顯式解析函數表示，而必須通過設計分析完成，因此電機設計過程實際上是求解多未知數的不定式方程，這是造成電機設計復雜化的主要原因；另外，電機設計過程中，牽涉到大量的經驗參數、曲線、圖及各種標準，而每次設計過程的反復都將導致大量的查曲線、表格及計算的重復j可見，電機設計周期長，且設計準確性因人而異。
近年來，微型計算機性能價格比的不斷提高，電機cad的引入，在一定程度上解決了設計周期問題，且設計過程中的某些繁鎖的計算、查表、，曲線插值等已由計算機完了,但現在的各類電機cad軟件僅僅停留在計算機簡單代替手工計算的水平上，而沒有從根本上為設計人員提供發揮其設計意識的環境。本文介紹以用戶為中心的電機cad系統。
2 以用戶為中心的電機cad系統的特點
以用戶為中心的電機cad系統（以下簡稱cad系統）的特點表現為“以用戶為中心和系統兩方面，主要特征如下：
2.1靈活性
已有各類電機cad軟件的執行過程均是預先按一定的思路固定的，其設計過程就是一步一步按此思路，按計算機的詢問次序逐一回答（不能不回答），即使在設計過程中已出現不合理參數，計算機仍按步往下執行，除非恰好到程序折返點，但cad軟件不可能一步一折返，且在何種情況下向何處折返由計算機預先決定，不可能考慮具體設計問題的特點，這是該類cad軟件的靈活性被制約的根本所在。而對用戶而言，就必須先熟悉計算機的“思路”，即以計算機為中心，而不能按設計者自己的思路進行設計。對此，cad系統則可通過計算機鍵盤上的上 下和enter三個鍵，給設計者提供了在任何時候可折返到任何位置進行修改、分析計算的設計環境。
2.2通用性
目前各種電機cad軟件均是按一定的設計過程進行，用戶要使用該軟件必須先弄清其設計過程，然后學會操作方法。尤其是軟件執行過程中的參數提示符號常因使用習慣不同而卡住，，必須在設計的同時經常借助參數揭示符號對照表，對提示符作進一步的揭示，更談不上設計過程中能清晰明了地獲得各種結構尺寸輔助、經驗參數、曲線輔助、各種標準、電磁性能曲線及圖形輔助、作特性圖形輔助等，因而其通用性很不理想。本文介紹的cad系統，首先使不同的設計者通過各種清晰、實用的輔助功能中獲礙統一的認識、增強了其通用性.其次本lad系統對定子5種槽形，轉予10種槽形均具有通用性。另外．不同,cad過程及各數據庫的畫面、操作、管理也是通用的。
2.3輔助功能
cad的本意是計算機輔助設汁者進行設計，而目前的各類電機cad軟件僅限于參數提示，輔助功能較差；且即便是參數提示，還需設計員自我輔助后再去驅動計算機，這就使cad本末例置，更談不上設計過程中的各種必要的實時圖形輔助功鴕。本cad系統通過建立中文解釋窗口、圖形輔助窗口、經驗參數、操作提示窗口解決了清晰且實用的輔助性，為靈活、通用起見，還建立了易維護、增、刪的各種輔助數據庫，如經驗庫、電磁標準庫等。
2.4可靠性
以往電機cad軟件因使用靈活性和輔動性較差，其cad過程較長，則設計過程中的任何一個誤操作都可能導致設計中止，這就要求先進的cad系統有一定的操作容錯能力。另外，對于一個已獲得的結果，只要數據文件存在，都可通過簡單的手段對其進行修改。因此，設計結果也應具有一定的保密性。本cad系統，不僅可讓設計者對其設計結果有一定的權限，其容錯能力也很強，即使發生各種誤操作，cad系統僅按非法操作處理，cad過程仍可繼續進行。
