稀土粘結磁體與永磁電機
王淦緒（天津安全電機有限公司）
1粘結磁體的特點
永磁電機的長足發展與新型永磁材料的不斷出現有密切的關系。在燒結的稀土永磁材料快速發展的同時，另一種稀土粘結磁體又后來居上，異軍突起。這種直接將合金鑄鍵熱處理后粉碎制得的磁粉（約占材料總重量的百分之九十），添加粘結樹脂混合后，再經壓縮成型或注射成型等工藝而制成的稀土粘結磁體，能****限度地改變磁體的形狀自由度，從而獲得燒結磁體難以得到的一些超薄型工件和形狀復雜的磁體。其特點是
a．工藝簡單，原料利用率高，成本低。
b．樹脂結合力大，抗沖擊性能強，不易出現碎、裂現象。
c．環形薄壁磁體容易成型，并能與其它零部件壓制成一體。
d．可制成徑向各向異性磁體，易于多極充磁。
e．易于大批量生產，成品率高；工件尺寸偏差小、精度高，不需磨削加工。
f．機械性能好，能切削加工，還能與其它部件裝配成形，插入成形。
g．磁體均勻，電阻率高，可做成lkg以上的大型磁體。
2稀土磁體的性能
稀土粘結磁體有三種磁粉材料，其發展又分為三個不同時期。
a．稀土釤鈷smc05黎明期(1969—19781）
b．稀土釤鉆sm2c017發展期i(1979～1986)。
c．稀土釹鐵硼( ndfeb)笈展期ⅱ(1987—)。
日本是生產稀土粘結磁體較多的國家，其產量增長迅速。1986年為75t，產量增長百分之36.4，占稀土磁鋼總產量的百分之10.4；1987年為 l00t，產量增長百分之33.3，占稀土磁鋼總產量的百分之11.3；1988年為130t，產量增百分之30，占稀土磁鋼總產量的百分之11.3，其中，釹鐵硼粘結磁體約為43t，占l／3左右；1989年為250t，產量增長百分之92.3，占稀土磁鋼總產量的百分之17.8。
1987年釹鐵硼粘結磁體面市，引起人們的高度重視，并使稀土粘結磁體的產量急速增長。隨后，各向異性的釹鐵硼粘結磁體又相繼問世，其****磁能積 max為36—143kj／m3，內稟矯頑力溫度系數為百分之0. 55／℃，使用溫度為150—200℃，與燒結的釹鐵硼磁鋼相比，磁能積約降低1／2到2／3，但熱穩定性更好，使用溫度高，可靠性更高，是微型永磁電機的一種綜合磁性能更好的功能材料，受到電機界的密切關注。
金屬釤很貴，且資源有限；金屬鈷是稀有戰略物資，而且很貴。釹鐵硼粘結磁體不用鈷，其磁性能比sm2c017系更加優異，還可以釹代釤，以廉價的鐵代鈷，故其價格相對比sm2c017粘結磁體低廉，市場競爭力更強。預計，釹鐵硼粘結磁體將成為今后生產和應用的主流。各向異性的釹鐵硼粘結磁體是目前開發的重要方向。
按制造方法不同，粘結磁體分為兩類：
a．壓縮成型粘結磁體，粘結劑一般采用熱可塑性的環氧樹脂。該樹脂的化學性能很穩定，并有很好的耐潮性、耐熱性和機械性能，它的粘結力強，添加少量粘結樹脂即可達到牢固粘結的目的，由于橋接時收縮率小，可獲得尺寸精度高的永磁體。

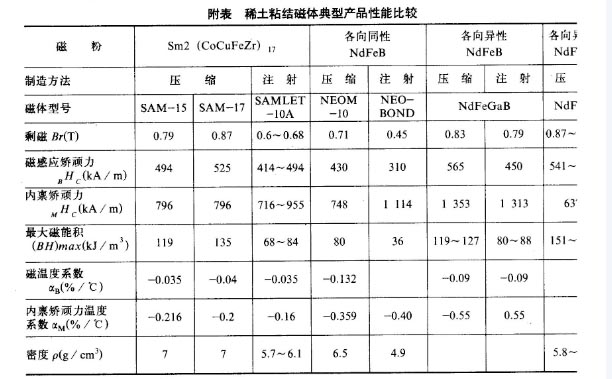

b．注射成型粘結磁體，粘結劑使用龍12樹脂，其特點是吸潮性小，與被粘物結合穩定，磁體尺寸誤差可控制在公差圍內。為了獲得高溫穩定性的樹脂，日本在研究pps、lcp（液晶聚合物）、聚丁稀對苯二酸脂等粘結劑，目前，在研制使用這些樹脂的注射成型粘結磁此外，還有擠壓成型，在英國已有實例。結磁體的性能如附表所示。
3粘結磁體是用于永磁電機的適宜材料
稀土粘結磁體適合做成環狀，其充磁處于矢徑向各向異性的多極永磁體，最適宜應用制作小型、微型永磁電機和其它旋轉機械。目前，在日本普遍用于制造永磁步進電機、主軸電機、無刷直流電動機、辦公自動化用的精密小型電動機、汽車用電動機，家用電器和計算機外圍設備上用的電動機等，此類應用已超過稀土粘結磁體息量的百分之60。此外，它還用在光電拾音器、，蜂鳴器、曬像機、測量儀表、傳感器、：離器等。
與燒結的稀土磁鋼相比，稀土粘土i的優點更多，綜合磁性能較好，形狀自大。它能滿足人們追求設計性能水平要體積更小、重量更輕、可靠性高、壽命噪聲低、價格便宜的永磁電機的需求，為大量采用燒結的鐵氧體磁體、鋁鎳鈷j的永磁電機的更新?lián)Q代材料，為發展新：永磁電機開辟了廣闊的前景。< |
