多極旋轉變壓器第三型繞組
的計算機設計
歐陽輝 廖有用(航天部十三所)

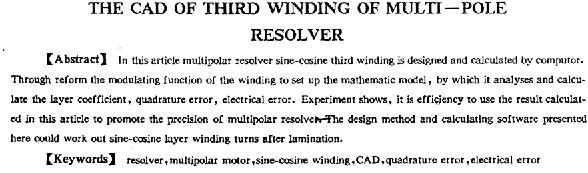

【摘 要】本文借助計算機對多極正余弦第三型繞組進行設計計算。通過改造繞組調制函數所建立的數學模型分析計算繞組的分層系數、正交誤差和電氣誤差。試驗表明，用文中所給出的計算結果對提高多極旋轉變壓器的精度是有效的，所提出的設計方法和計算軟件能夠一次產生分層后的正余弦繞組匝數。
【主題詞】旋轉變壓器，多極電機，正弦繞組，余弦繞組。計算機輔助設計，正交誤差，電氣誤差
1 引言
多極旋轉變壓器所用第三型正弦繞組由于有極距短、漏抗小等特點而得到廣泛應用。目前大多數尤其2 對極的多極旋變都采用這種繞組型式．但是正弦繞組是槽中導體數按正弦函數分布的，實現這種繞組只能用逼近的方法使槽中的導體數接近正弦分布，而嚴格的正弦繞組存在小于1的匝數，工程上無法實現,因而需要對各槽導體數進行整數化處理。這一整數化處理過程將破壞繞組的正弦性，如何使整數化處理的影響減小至****程度是設計者所追求的。普遍的方法是根據經驗試探性改變某些槽的導體數后，計算繞組的各項指標。顯然，即使煨富有經驗的設計者也不是一、二次計算所能完成的，這一重復性強、計算量大且頗費精力的工作適合用計算機來完成，并能保證設計質量。
繞組設計的主要指標有①正交誤差：兩相繞組軸線偏離正交位置的角度誤差；②電氣誤差：繞組整數化處理引起繞組諧波系為零而敏感氣隙諧波磁場所導致的角度誤差；③分層系數：第三型繞組用迭式分層構成，各槽中的有效導體數由該槽分成上、下兩層的導體數組成．但存在上、下層導體方向(指電流方向)相反的情形，即存在抵消匝。盡量降低繞組抵消匝對提高槽的利用率和改善繞組的品質因數是有利的；繞組的分層甚至?xí)蔀橛绊懚鄻O旋變精度的重要因素之一。
本文的繞組設計即以上述三項指標作為設計目標．用計算機自動進行分層方案的選擇，產生分層的正余弦繞組匝數．計算由于整數化處理所導致的誤差，并對減小這些誤差進行全面的匝數調整。在目標函數的選擇上。文中采用的是繞組匝數調制函數；在誤差模型的選擇上則根據形成各次誤差的特點綜合考慮。
2繞組匝數的調制函數傳統的方法是按下式
來設計繞組的。上式表示槽中導體數的分布情況，直接用該式進行繞組設計時不能予先考慮繞組的分層方案，只能在最后確定了槽導體數后才能進行分層方案的選擇。另外，為了保證繞組分層的可能性．匝數調整時必須同時改變2個或2的倍數個槽的導體數，這給計算帶來極大的不便。實際上．迭式分層的第三型繞組是一種等距不等匝的結構，匝數也是按正余弦函數調制的。從后面的分析中可看出，這種按匝數調制的繞組對設計計算，尤其計算機分析計算是十分便利的。

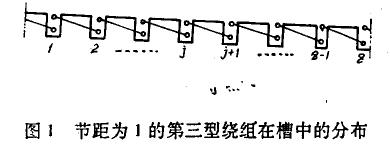

圖l是節距為l的第三型繞組在槽中的排列。
顯然，某槽的上層導體數與其前一槽的下層導體數相等，方向相反，構成一個元件線圈。假定第一槽為起始分層槽．且其下層邊導體數為no．其上層邊導體數則為w1一no；一般，第j槽的上層導體數和第． +j槽的下層導體數相等．且保證它們按電勢相加的原則連接組成元件線圈．該線圈的匝數即為nj。一相繞組便由z個這樣的元件線圈串聯構成，因此不難得到如下的遞推關系. 圖4--
式中no——起始分層槽(第一槽)下層導體數
wo__-槽中可能****有效導體數
 槽中可能的****匝數可認為圖6---為繞組的分層系數。文中以前者作為繞組的分層系數。將式(3)中n ja(或n jo)改成如下形式
式(4)表明繞組的最小抵消匝是由分層系數k決定的，只要
|
