基于卡爾曼濾波器smo的永磁同步電機無傳感器矢量控制
劉軍，王剛，俞金壽
(1華東理工大學信息科學工程學院，上海200237；
2上海電機學院電氣學院，上海200240)
摘要：對永磁同步電機數學模型進行深入分析，提出用滑模狀態觀測器實現對pmsm無傳感器轉子位置和速度估算，引入卡爾曼濾波器，從而使得滑模觀測器反電勢波形更加平滑和準確，也更適合高性能應用。用simulink仿真驗證了算法的正確性和可行性，并對結果進行了分析討論。
關鍵詞：永磁同步電動機；滑模觀測器；卡爾曼濾波器；無傳感器
o 引 言
在永磁同步電機矢量控制系統中，通常在轉軸上安裝傳感器來檢測轉子的實際位置和速度，進而實現轉子磁場定向控制。但傳感器增加了系統的成本，降低了系統的可靠性。為了克服機械傳感器給電機系統帶來的缺陷，研發一種成本低、可靠性好、維護簡單的無位置和速度傳感器的控制方法，便成了電機控制技術領域的熱點之一。
目前，估算轉子位置角的方法主要有定子磁鏈估算法、模型參考自適應法、狀態觀測器估算法、人工智能法等，其中大多數估算方法都需要利用準確的電機參數來進行估算。pmsm是一個多變量、強耦合、非線性、變參數的復雜對象，且在實際應用中，pmsm是隨運行工況變化的。與傳統控制相比，滑�？刂茖ο到y(tǒng)數學模型的精確性要求不高，對于系統的參數不確定性及外界擾動等具有完全魯棒性，滑�？刂圃诮涣魉欧到y(tǒng)控制領域展示了良好的應用前景。本文主要研究基于滑模觀測器的pmsm系統模型和控制算法，實現pmsm無傳感器控制。
l pmsm的坐標系和數學模型
pmsm調速控制中，常用的是d-q同步旋轉坐標系和α-β定子靜止坐標系下的數學模型，坐標系如圖1所示。
在α-β坐標系下，pmsm狀態方程如下：
電壓方程：
磁鏈方程：
電磁轉矩方程：

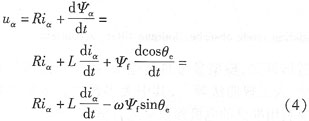

將式(2)代入式(1)可得：
整理可得：
同理：
當：
有：
所以α-β定子靜止坐標系下的pmsm數學模型可以寫成：
通常在simulink中p]msm輸出只有靜止坐標系abc下的電流值，這樣就需要進行坐標變換，將其轉換到α-β坐標系下，然后才能作為滑模觀測器的輸入進行計算。
2滑模觀測器實現位置估算
根據滑模變結構的理論，對系統：
定義滑模面：
s=s(x)=o (11)
控制函數為：
只要滿足  滑模觀測器就可以在有限的時間內到達滑模面并在其上進行滑模運動。此時，在滑模面上就有  定義pmsm的滑模面為 其中  |
