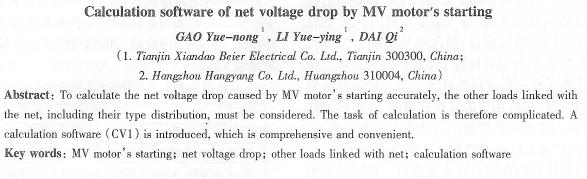

中壓電機起動網壓降計算軟件
高越農1，李月英1，戴齊2
(1天津市先導倍爾電氣有限公司，天津300300
2．杭州杭氧股份有限公司，浙江杭州310004)
摘要：要完成中壓電機起動網壓降的正確計算，就必須正視其它負載的存在，并從伏安特性上區分它們。其它負載給計算帶來麻煩。介紹了大電機一巨流起動網壓降計算軟件具有適應性強和便于使用的特點．
關鍵詞：中壓電機起動；電網壓降；其它負載；計算軟件
中圈分類號：TP31 文獻標識碼：A
l前言
大電機起動網壓降是電動機起動的主要指標之一。在對起動裝置選型和確定起動參數以前，應該對于大電機起動網壓降作出較精確的計算，以便對于該指標有所預計。
在電網不帶其它負載的條件下，通過矢量圖不難計算出大電機起動電網電壓[1]。但是，帶上其它負載后的網壓降計算，就變得比較復雜和麻煩[2]。
本文介紹大電機起動網電壓計算軟件(簡稱cvl)，它具有概括性強和使用方便的特點。
2電網其它負載
電網其它負載是指電動機軟起動以前已經掛網的電氣負載。人們之所以把大電機起動網壓降列為起動指標，就是為了顧及其它負載。
其它負載通常與電動機起動容量在數量級上相同。電動機起動容量是電動機支路的伏安數，在恒流起動的條件下，定義為起動電流倍數Kstart與電動機額定輸入容量的乘積。
其它負載可以按伏安特性劃分為三類，第一類是諸如交流電動機這樣的恒功率負載，第二類是恒流類負載，第三類是恒阻抗類負載。由于電動機的硬機械特性，交流電動機在其端電壓略有下降時，轉速下降并不明顯，因此，其輸出功率連同輸入功率都會基本上保持在端電壓下降以前的值。因此，交流電動機屬于恒功率負載。
如圖1所示為“電網、三類其它負載、軟起動裝置一電動機”電路單線示意圖。
Unet為電網電壓，IL1,IL2,IL2是相應類別負載電流。QF、QF1、QR、QE是斷路器，I為電動機支路電流。
3從伏安特性對其它負載作分類的原因
其它負載電流來自電網，如果其它負載電流的幅值和相位均與電網電壓Unet無關，那么，其它負載的存在與否對于電動機起動引起的網壓降沒有影響。但是，其它負載電流實際上會隨網壓而變化，所以，大電機起動網壓降與其它負載就有關系。阻抗性負載電流隨網壓降低而減小；而恒功率負載電流隨網壓降低而增大。不同伏安特性類別的其它負載對于軟起動網壓降的影響截然不同：第一類其它負載的存在使起動網壓降增加；而第三類其它負載的存在則使起動網壓降減小。
因此，在對于大電機起動網壓降進行計算之前，應該弄清其它負載在類別上的容量分布。
根據抽樣調查，在冶金和化工行業里，在總電力輸出中，容量百分之80以上屬于第一類，不到20屬于第三類。
應該指出，武斷地將其它負載一律歸類為阻抗性負載，在此基礎上導出計算公式”。。在大多數情況下，它的武斷并不符合實際。因此，這些計算公式在大多數情況下是不可用的。
4基本假設
可以將電網表示為一個恒壓電源U。與短路電抗Znet相串聯的線性網絡。
在大電機起動以前，電網電壓已經調整到電動機額定電壓UN。
恒流軟起動：在軟起動期間，電動機支路電流I與網壓無關，軟起動器是可變電抗。
在其它負載中，cos Ψ1、和cos Ψ3，以及電動機阻抗Z m=Z m<Ψ m是與λ無關的常數。恒流類負載的  (0) 表示起動以前，下同)。 5大電機起動電網電壓的計算公式
(1)已知電網短路阻抗Z net,電機額定相電壓和電流U N、I N、Z m<Ψ m，起動電流I，各類其它負載電流、I L，(O)、I L2< |
