基于線性化參數模型的永磁同步電動機參數估計
吳茂林，黃聲華
(華中科技大學，湖北武漢430074)
摘要：改進了永磁同步電動機控制模型并作參數線性化處理，通過簡單的負載實驗，對控制模型中的主要參數，定子電阻R、交直軸電感Ld,Lq和轉子永磁磁鏈Фf，利用基于預報誤差的參數估計方法，在不同負載條件下估計了參數值。結果表明參數值隨負載條件的變化而變化，估計誤差較小，估計算法有效，改進后可用于參數的在線辨識。
關鍵詞：永磁同步電動機；參數估計；線性化模型；實驗
中圖分類號：TM341 文獻標識碼：A 文章編號：1004—7018(2008)07一O013—02
O引 言
永磁同步電動機(以下簡稱PMSM)已廣泛應用
于許多高性能的伺服場合，從控制的角度考慮，系統模型越精確對控制系統性能的提高越有利，也就是說，正確設計和優化電機控制系統，控制模型中的參數必須準確知道。在轉子坐標系(d、q軸系)的數學模型中，轉子磁鏈ψf、定子繞組電阻R和交直軸電感Ld、Lq，隨著系統負載條件的變化呈時變特性”。對PMSM模型參數的確定方法，傳統的方法有直接計算和實驗測定法。直接計算法是在電機制造之前通過計算估計，如有限元法；實驗測定法無法直接用在PMSIVI上(PMSM轉子磁場無法移去)。PMSM常用的參數實驗測定方法有直流衰減法、空載和負載實驗法[1,4]，很多學者也研究了PMSM的參數離線估計和基于控制系統的參數在線辨識方法[4,7]。本文通過一種簡單的負載實驗，對控制模型進行了線性化改進，利用基于預報誤差的估計算法離線估計了控制模型中的主要參數。
1線性化參數模型
PMSM具有正弦形的反電動勢波形，其定子電壓、電流也應為正弦波，假設電機參數不隨溫度等變化，忽略磁滯、渦流損耗，轉子無阻尼繞組，在轉子坐 標系(d、q軸系)中的數學模型為：
模型中由于轉子速度和交、直軸電流之間相互
耦合，使電機動態時模型高度非線性，而且模型中的參數受系統負載條件的影響，即Ld、Lq與氣隙磁鏈的飽和程度有關，定子電阻R和永磁體磁鏈ψ(轉矩常數)總是隨著溫度的變化而變化。對于凸極轉子的PMSM，直軸磁鏈穿過氣隙和兩次永磁體，交軸磁鏈僅穿過定轉子鐵心和氣隙，故交軸電感Lq明顯大于直軸電感Ld，它們受氣隙磁鏈飽和的影響程度和非線性特性也不一樣。

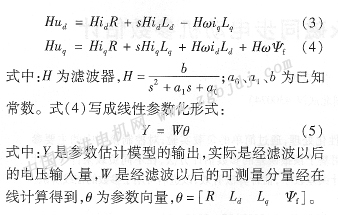

要利用該模型在一般測量基礎上進行參數估計，同時能夠體現不同負載和轉速條件下的參數值，需要對該模型進行改進，改變模型的輸入輸出，并對參數作線性化處理，來得到已知測量數據和未知參數之間的線性關系。雖然對于式(1)的每一項關于參數：θ1=[R Ld Lq]和式(2)的每一項關于參數：θ2=[R Ld Lq ψf]都是線性的，但式和式(2)要用于參數估計還需處理方程中不可直接量測的電流微分量，考慮采用指數穩定的濾波器乘方程兩邊，并作變換后得：
2參數估計算法

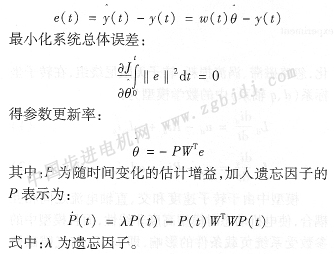

基于預報誤差的參數估計算法[3]，常用的方法包括梯度估計法、標準最小二乘估計法和具有指數遺忘的最小二乘估計等。利用式(5)進行參數估計，這幾種估計算法總是穩定的[2]，而加入遺忘因子的標準最小二乘估計，既能抑制測量噪聲又能估計，出隨時間變化的參數信號，采用該方法的預測誤差表示為：
這種算法能保證估計參數的收斂性[2]，并對噪聲和干擾有較好的魯棒性，方法簡便實用。如果不對系統模型進行參數線性化處理，參數估計中預報誤差準則將是參數θ的非線性函數[5]，所以參數估計的優化算法需要導出誤差準則關于θ的梯度和Hessian矩陣，繁瑣的數值計算容易產生計算誤差，導致參數估計的誤差增大。
3實驗及估計結果
為能利用各種算法又快又好估計參數，除了準確、合理地建立電機參數估計模型，使其能便于辨識和計算外，如何得到足夠有用的數據，也是參數估計過程中關鍵的一步。同時，為了提高參數估計的精度，設計的實驗裝置需考慮在一個時間周期內連續的量測得到系統信號，系統信號的變化必須體現系統各種操作條件的特征，以及在不同的負載條件下 |
