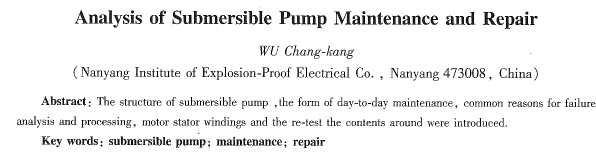

淺析潛水電泵的維護與檢修
吳長康
(南陽防爆電氣研究所有限公司，河南南陽473008)
摘要：介紹了潛水電泵的結構型式和正常維護，并對其常見故障的原因進行了分析與處理；敘述了電機定子繞組的重繞和試驗內容。
關鍵詞：潛水電泵；維護；檢修
中圖分類號：TD442.2文獻標識碼：A文章編號：1673-6540(2010)02-0057-03
0 引 言
潛水電泵是將泵與電機緊密結合成一體，并共同潛水運行的機組。根據泵與電機間相對位置的不同，可將潛水電泵分為卜泵式和下泵式兩種主要結構型式。
七泵式潛水電泵的結構是泵在上面，電機在下面。這種結構有利于減小泵的徑向尺寸，故多用于井用潛水電泵和小型作業面潛水電泵。在上泵式潛水電泵結構中，通常采用濕式潛水電機。其電機內腔充滿清水、變壓器油或錠子油，定子線圈用加強絕緣的耐水、耐油漆包線繞制。定、轉子浸在液體中運轉，電機外面又被水淹沒，冷卻條件好。濕式電機軸承可采用工程塑料軸承或滾動軸承。對軸伸端和軸承的密封采用骨架式油封或機械密封，密封僅起防泥沙和臟水的作用，結構簡單。濕式潛水電泵較****地解決了電磁部分和軸承部分的密封問題，推廣應用較早。但濕式電機定、轉子間隙中水摩擦損失較大，與轉子外徑的5次方成正比。因此通常做成細長型，以降低摩擦損失，提高電機效率。
泵在電機下面的稱為下泵式潛水電泵，通常又可以分為內裝式和外裝式兩種。內裝下泵式潛水電泵所輸送的液體首先通過包圍電機的環形流道，使電機冷卻再流出泵壓出口。這種泵即使在接近排干吸水池的情況下，也不必?fù)?dān)心電機升溫，故應用范圍正在日益擴大。外裝下泵式潛水電泵則直接從葉輪后的壓水室或?qū)~體出口處排出液體，電機也被抽送的液體冷卻。由于下泵式結構在較淺的液體中也能工作，故常用于作業面潛水電泵，是大口徑潛水電泵的主要結構型式.對于下泵式潛水電泵而言，因為其可以采用工藝上可大批量生產的普通干式三相異步電機，在密封上將電機機殼配合面用“O”型橡膠密封圈，輸出軸從下端伸出。軸伸部位裝有在封液中旋轉的機械密封裝置，一般為一至三遭葷端面或雙端面機械密封，以防止被輸送液體沿軸進入電機內腔。在早期還曾采用，一種氣墊密封結構，即電機下端有一個氣封室，它靠幾個孔道與外界相通，泵潛入吸液池后，氣封室內的空氣在外界液體壓力的作用下形成氣墊，從而阻止液體進入電機內腔。下泵式潛水電泵的機械密封位于出口水流高壓區，揚程趣高，此處水壓越高，所以機械密封的性能受揚程控制。
1潛水電泵的維護
1．1電氣方面
(1)經常檢查潛水電泵的運行電壓與電流。
用電壓表測量三相電壓應基本一致，在340～420v范圍內，用鉗形電流表測量三相電流應基本一致，為0．5～1倍的額定電流。
(2)定期檢查潛水電泵對地的熱態絕緣電阻。在正常連續運行4～6 h后，停機用兆歐表測量電機繞組對地絕緣電阻應大于O 5 MΩ。對于長時間停用的潛水電泵，使用前也應做同樣的檢查。置于爐內低溫烘干即可。
(3)開機前要檢查熱繼電器的靈敏度，以及其他保護裝置的工作是否正常。
(4)檢查電纜有無破損。對于油浸式潛水電泵，要注意電泵滲油對電纜絕緣橡膠的破壞作用。
1，2機械方面
(1)經常檢查潛水電泵的機械密封情況。打開油孔螺釘，放出少量的油，如油中含有水分，則說明上磨塊(或下磨塊)密封已漏水，應調換密封盒并加入新的冷卻油。如油孔中缺油或油質不好，應加滿油(5號或10號機械油、縫紉油或變壓器浦)或更換新油。
(2)對新的或更換過磨塊的潛水泵，使用50h后應旋開放水封口塞，檢查油(水)泄漏量，小f5 mL說明密封正常，可繼續使用；如大于5 mL，則將油(水)放于后旋緊封口塞，繼續使用50 h后作第二次檢查；如果仍然大于5 mL，則說明密封有問題。對于使用過的潛水電泵，每月要檢查一次泄漏量，應小于25 mL，放干后可繼續使用。
(3)檢查水泵電機的振動情況，同步轉速為n0=3 000 r／min、l 500 r／min、1 000 r／min、’750r／min，的電機，要求振動值分別對應為δ≤O.06mm、O．1 mm、O．13 mm、O.16 mm。
(4)定期檢查潛水電泵的軸承情況�？摧S承是否缺油，是否有跑內圈或跑外圈的情況，軸承是否需要更換(對于充水式電泵的軸承****每年更換一次)。 |
