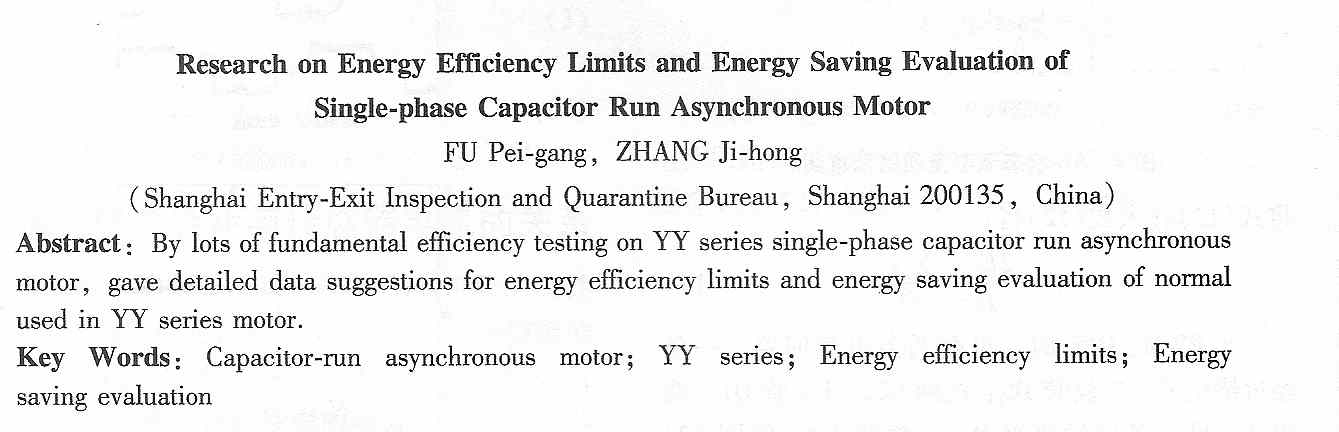

YY系列電容運轉異步電動機能效限定值與節能評價值的研究
傅培剛，張繼紅（上海出入境檢驗檢疫局機電中心，上海200135）
摘要：本文通過對國內通用電機之-YY系列電容運轉異步電動機進行選型、效率測試，建立
測試結果數據表格，分析目前常用YY系列電動機效率情況，給出YY系列電動機能效限定值與節能評價值的參考值，所得結論對國家制定相關標準、推進我國節能認證具有很好的指導意義。
關鍵詞：電容運轉異步電動機；YY系列；能效限定值；節能評價值
中圖分類號：TM343：TM306 文獻標志碼：A 文章編號：1001-6848( 2010) 01-0094-04
0引 言
電動機效率問題是目前國內外比較關注的問題之一。但是至今為止，國內外僅建立了對三相異步電動機能效限定值和節能評價值的評價體系。
電動機的能效限定值是指在標準規定測試條件下，允許電動機效率****的保證值；電動機的節能評價值是指在標準規定的測試條件下，滿足節能認證要求的電動機效率應達到的****保證值。
因此，對廣泛應用于國內生產制造各行業的小功率單相電容運轉異步電動機（機座號45 -機座號90）開展額定功率情況下能效限定值和節能評價值研究是對電動機能效評價體系更進一步的推進，無論足響應國家節能減排的號召，還是對電機行業的發展，都是非常重要的和非常及時的。
1試驗范圍
電容運轉異步電動機是一種應用比較廣泛的電機。為了滿足各類應用場合的特殊需求，其電機設計結構往往出現較大的差異，導致在實際的制造、使用領域中，電容運轉異步電動機結構并不****。為了確保項目的科學性，必須對研究對象的結構定義進行嚴格的界定；另一方面，項目的研究成果必須具有現實意義，能夠在大多數電機型號上應用。綜合以上兩方面的要求，本項目將研究的對象定義為YY系列電容運轉異步電動機。這類電機具有國家統一規定的設計尺寸要求、電氣性能要求，實際使用范圍極為廣泛，因而對其進行效率評定具有充分的可行性和實際意義。
對于YY系列電容運轉異步電動機執行的標準是JB/T 1012-2007《YY系列電容運轉異步電動機技術條件》。

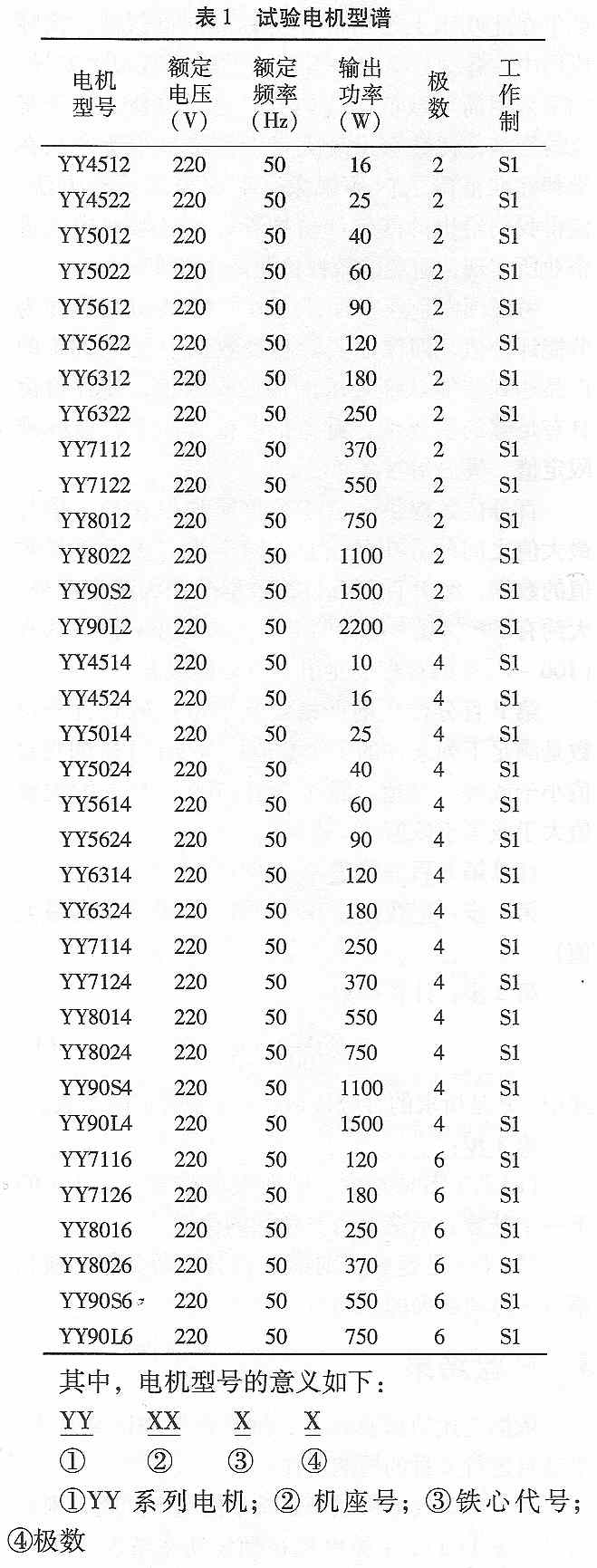

經過市場調查，目前國內YY系列電機大多為2極，4極和6極，因此，本文將試驗范圍定義為上述標準中規定的常用電機型號見表1。所檢測電機符合標準JB/T 1012規定的相關基本技術參數、設計尺寸、安裝尺寸以及其他相關技術要求。
YY系列電容運轉異步電動機能效限定值與節能評價值的研究傅培剛，等
2試驗方法
2.1效率檢測方法
試驗方法的確定，主要參考JB/T1012《YY系列電容運轉異步電動機技術條件》、CB/T 5171《小功率電動機通用技術條件》和GB/T 9651《單相異步電動機試驗方法》的相關要求。這是因?yàn)樯鲜鰳?biāo)準是國家?guī)资杲?jīng)驗的沉淀，國內電機廠家多熟悉。并且，由上述標準引出的測功機（或校正過的直流電機）直接測試法較之其他方法相比，具有準確度高、檢測速度快、可靠性高、推廣方便等優點。
測功機（或校正過的直流電機）直接測試法測定效率時，電動機的輸入功率用瓦特表測量，輸出功率用測功機法進行測定。電動機試驗應符合溫升試驗的持續時間，測量被試電動機的機械輸出功率和有功輸入功率以確定效率。對帶有密封圈的電動機，無特別約定時效率測定在卸掉密封圈后進行。
由于整個測量系統存在誤差，故根據JB/T1012《YY系列電容運轉異步電動機技術條件》的要求對所測試結果進行修正，方能得到本項目電機在額定功率時的效率。
2.2測試設備要求
力了保證試驗方法的科學性、可靠性。對測試設備的要求有：
試驗電源電壓的波形應盡可能的接近正弦波，試驗電源電壓的諧波電壓因數(HVF)應不超過百分之2；在進行溫升試驗時應不超過百分之1.5 試驗期間，電源頻率與額定頻率之差應在額定頻率的±百分之0.5范圍內。
|
