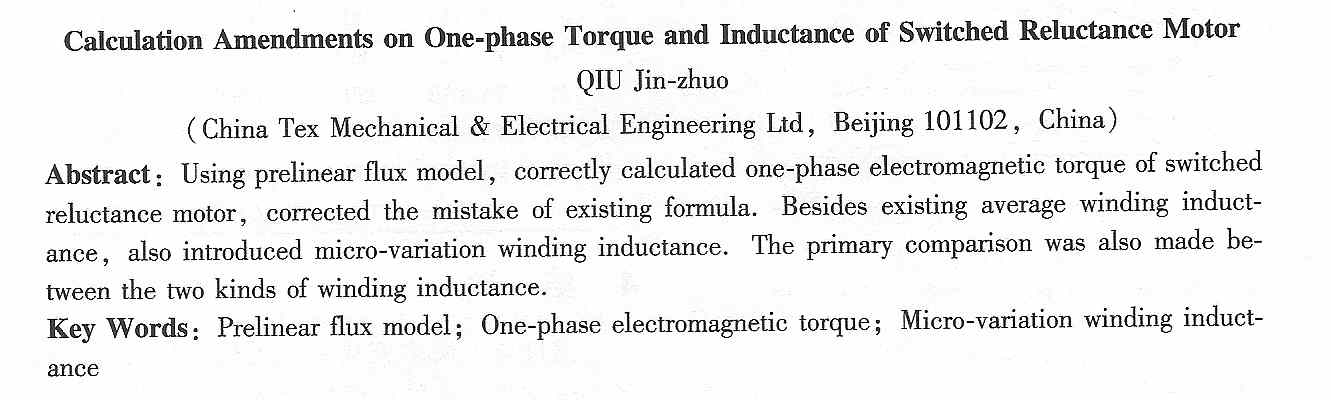

    裘錦灼(北京中紡銳力機電有限公司，北京101102)

摘要：本文在采用了準線性磁鏈模型后，正確地算出了開關磁阻電動機一相的電磁轉矩，對現有計算公式進行了修正。除了現有的平均繞組電感外，本文還引入了微變繞組電感，并對這兩種電感進行了初步的比較。

關鍵詞：準線性磁鏈模型；一相的電磁轉矩；微變的繞組電感

中圖分類號：TM352    文獻標志碼：A    文章編號：1001-6848( 2010) 01-0098-02

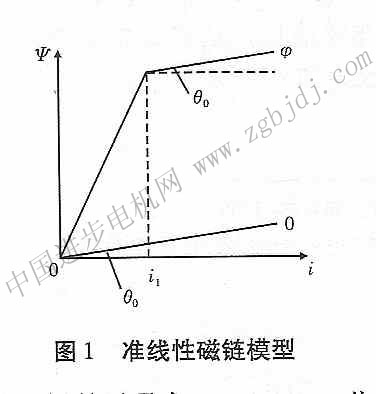

  在制定開關磁阻電動機控制策略時，常采用圖1所示準線性的磁鏈模型，認為磁鏈ψ（I,φ）正比于轉／定子凸極的重疊角φ，而與繞組電流i的關系則分兩段線性化，近似地考慮了磁路的飽和狀態^[1]。

  轉／定子凸極的重疊角φ=θ-θ₁此處θ和θ₁分別為轉子凸極轉角和定子凸極的方位角。根據磁鏈ψ（i,φ）特性，算出共磁能

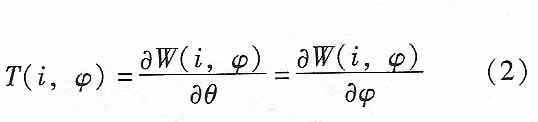

則求得一相電磁轉矩。



令K為電感增長率，對于各項磁路獨立的開關磁阻電動機，文獻[1]以i=i₁為轉折點，給出一相的電磁轉矩為



式(3)中的T（i，φ）分別正比于i²和i₀上半式是正確的，但下半式，筆者認為欠妥。如當i=i₁，時，下半式的結果為K_i1²；，與上半式的         ；差別很大。

    另外在文獻[1]、[2]中，用平均值來定義繞組電感，與微變的繞組電感  相比較，在i≥i₁時，算式較為復雜，不便于實際應用。

    2準線性磁鏈模型的采用

在θ=θ₀時，φ =0轉／定子凸極臨界重疊

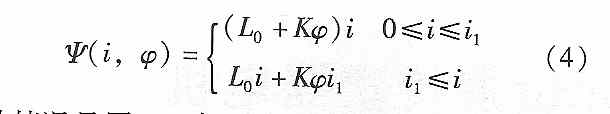

當θ=θ_n時，φ₌θ_m-θ₀轉／定子凸極剛好完全重疊。一般而言O(shè)≤φ≤φ_m準線性模型的磁鏈為

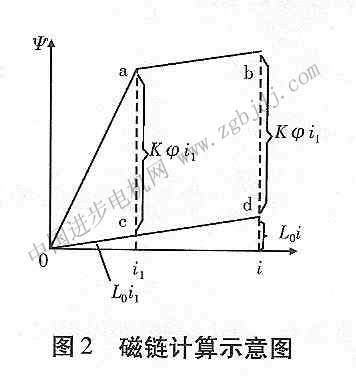

具體情況見圖2，在i=i₁時，ψ（i,φ）=（L₀+K_φ）i₁ 。



    從式(4)可見，在O≤i≤i₁，時，相繞組具有線性的電感（Lo+ Kcp），φ =0的電感值為最小值L₀，而當φ=φ_m。時，電感值達****值L_m=L₀+Kφ_m，所以電感增長率
