直流電動機中的箝位效應——兼論無刷直流電動機之實質

    童鐘良

(上海工程技術大學，上海200336)

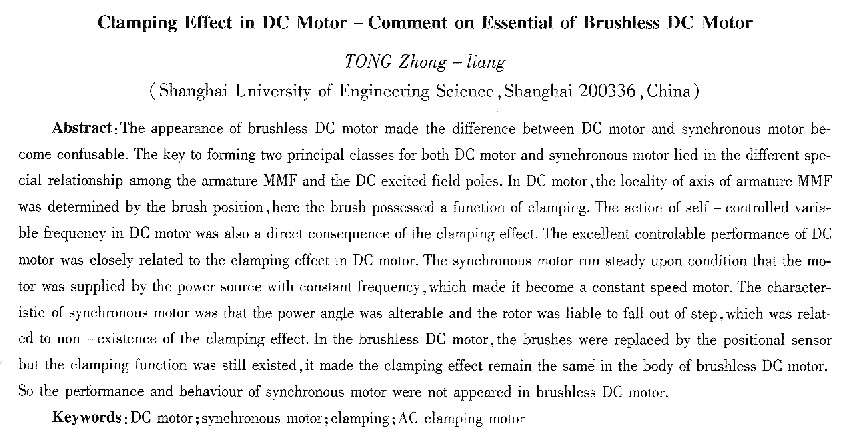

    摘要：無刷直流電動機的出現，使得直流電動機與同步電動機的區別變得模糊了.直流電動機和同步電動機的關鍵，在于電樞磁動勢與直流勵磁的磁極之間存在著不同的特定關系一直流電動機中電樞磁動勢的軸線位置是由電刷位置決定的，電刷具有箝位的功能。發牛在直流電動機內的自控變頻作用也是箝位效應的直接結果，直流電動機的優良控制性能與箝位效應的存在密切相關。同步電動機只有接至叵頻電源才能穩定運轉，同步電動機的特征是功角容易變動，在運行中經常出現轉子失步，這與它不存在箝位效應有關。尢刷直流電動機巾的位置傳感器代替了電刷的箝位功能，使得其電機本體內同樣存在著箝位效應，它完全沒有同步電動機的性能行為：

    關鍵詞：直流電動機；同步電動機；箝位；交流箝位電動機

    中圖分類號：TM33；TM34l    文獻標識碼：A  文章編號：1004—7018(2008)12—0059一04

1混淆同步電動機和直流電動機的起因

無刷直流電動機以及一度被稱為無換向器電動機系統，都是基于直流電動機而發展起來的新技術。實際上它們僅僅從結構上把機械形式的換向器和電刷組件改造成用電子技術裝備的組件，而換向器、電刷的功能并未消失，尤其是電刷具有的箝位功能被完整地保存下來了，這些電機系統的工作原理、特性以及調速方式與直流電動機一樣。然而，又因?yàn)樯鲜鲭姍C(jī)系統中的電機本體，其基本結構特征類似于同步電機，以至后來人們就把無換向器電動機納入了白控式變頻調速的同步電動機之列，并且以為同步電動機有時也可以呈現直流電動機的特征，這樣，有關同步電動機的概念和認識就被嚴重地混淆了。

    直流電動機和同步電動機的相同之處是都具有直流勵磁的磁極，前者比后者無非是多了一套換向器、電刷組件。同步電動機的電樞繞組多為三相交流繞組，可以直接與交流電源連接，而直流電動機的電樞繞組需要通過換向器、電刷跟直流電源連接：所以人們根據直流與交流電源的不同自然而然地將直流電動機和同步電動機分成兩種電機，甚至片面認為直流電動機E的換向器具有標志性的特色，有時還強調直流電動機亦可稱為直流換向器電動機。自從無換向器電動機出現后，由于電機本體可以不經由電刷通導直流而直接接至變頻電源運行，于是便以為其電機本體就和同步電動機都屬于同步電動機了。

    其實，無論是直流電動機還是同步電動機，它們的電樞磁動勢都是由交變電流所激勵的旋轉磁動勢，穩定運行時，電樞磁動勢對直流勵磁的磁極總是保持相對靜止的。這兩種電動機的運行分析都涉及電樞反應問題，亦即須討論由不同的勵磁源所產生的磁場之間存在的特定關系[1]。直流電動機和同步電動機形成兩類電機的關鍵，正在于電機穩定運行時電樞磁動勢與磁極磁場之間雖然都是保持相對靜止的，卻仍存在著不同的特定關系。

2比較同步電動機與直流電動機的電樞反應

    以一臺外轉子永磁同步電動機舉例說明，如圖l所示。定子(在內部)上有△接的電樞三相繞組，

i_a、i_b、i_c為正弦對稱三相電流，并假設t=O時i_a取****值I_m。電樞磁動勢空間矢量F_abc由三個單相脈振磁動勢所合成，后者用分別位于A、B、c相軸上的三個相軸矢量^[2]來描述。令定子復數坐標的實軸與A相軸重合，則

式中：N為每相繞組有效串聯匝數。上式表明，電樞磁動勢空問矢量F_abc在定子復數坐標中是以電流的角頻率ω連續勻速轉動的：    電樞反應可以借助坐標變換的方法來分析。選取置于轉子上隨轉子以角速度ω轉動的d、q坐標系，由于i_a+i_b+i_c=O，變換到d、q坐標系的兩軸電流i_d和i_q為：

式中：θ是d軸對A相軸的交角，θ=ω_t+y；y為初瞬交角，由于t=0時刻F_abc到達A相軸上，y可以反映F_abc對d軸的初瞬交角。將正弦對稱三相電流i_a、i_b、i_c代人式(2)得：
