離子聚合物-金屬?gòu)?fù)合物發展綜述
彭瀚曼，楊淋，李華峰，趙淳生
(南京航空航天大學，江蘇南京210016)
摘要：介紹了一種新型智能材料——離子聚合物金屬?gòu)?fù)合物，概述了其特性和致動機理，引述了離子聚合物-金屬?gòu)?fù)合物在微特作動器中一些應用實例，最后展望了離子聚合物一金屬?gòu)?fù)合物在未來的發展前景。
0 引 言
離子聚合物一金屬?gòu)?fù)合物(10nic Polymer-MetaI composite，簡稱IPMc)是人工肌肉的一種，屬于離子型EAP(electroactive polymer)范疇，也稱為離子型人工肌肉。它在仿生機械中是一類最基本的驅動器與傳感器，是一種柔順裝置。IPMc的形態類似于一塊薄金屬片，原料可以是DuPont公司的NafionTM膜，也可以是日本的Flemion膜和selemion膜，然后在膜的兩側面鍍上電極(如鉑Pt、金Au等貴金屬)可得IPMc膜。在電極上加上低電壓(1～7v)可以使它產生一定的彎曲變形，從而構成作動器；而如果不加電壓，只加純機械載荷(彎矩)可以使膜上下表面產生電位差，則構成柔性傳感器。IPMc為人們制造具有肌肉性能的作動器和傳感器提供了可能，其驅動電壓低、柔度高、響應迅速、位移大、產生的力是自身重力的好幾倍，所以運用IPMc制作的作動器非常容易微型化，有利于仿生學的發展，目前適用于醫療器械(如人造心臟、人造眼球、人造皮膚)、太空探索、微型機器人、MEMs和娛樂等諸多領域。
IPMc的發展可以追溯到1939年，人們發明了在膜的表面快速沉淀一層膠態化銀的方法。不過，這種方法形成的IPMc的雛形由于金屬層和聚合物之間容易脫離，所以金屬層不能實現作為電極的功能。隨著技術發展，20世紀70年代初，Levine和Prevost等人運用氧化還原反應進行電鍍，解決了這個難題。1992年Oguro、shahinpoor、sadeghipour同時發現了IPMc的電驅動特性。1999年召開第一屆關于EAP的國際會議以及開展用EAP驅動的機械手與人手進行力量比賽后，包括美國、日本、韓國在內的多個國家研究機構和企業都對IPMc進行了全面研究，2000年以后這項技術得到了長足發展，有了許多各種各樣的新型作動器，比如蝠鲼型作動器、8腳作動器和蛇形作動器等。
1 IPMc的致動機理和特性
l 1 IPMC的致動機理
IPMc的致動機理如圖l所示。在兩電極上施加電壓后，材料中本來平均分布的陽離子在外加電場的作用下向陰極聚集。同時膜內陽離子(Na、Li)等親水性很強，它們移動時，帶動水分子一起移動到了陰極附近，從而在膜的一側形成一個很薄(小于10μm)的邊界層，IPMc膜負極側溶脹，產生壓力差，密度大的地方向密度小的地方彎曲，即膜向陽極彎曲，從而導致形變。
如果通直流電，彎曲后，薄膜會逐漸恢復原狀(不同離子的恢復方向和程度都有不同。)；如果通一定頻率的交流電，薄膜會產生擺動。
反之，膜受外力而變形，將在電極間產生電勢差。這是因?yàn)槟さ淖冃问鼓?nèi)外部的纖維膨脹，內部的壓縮(如圖2所示)，這就導致膜的纖維內產生應力梯度。又因?yàn)槟?nèi)的陰離子固定在聚合物內的纖維中不能自由移動，而陽離子是可以移動的，所以膜內的陽離子朝密度小的區域運動，使電極間產生電勢差。IPMc的這種傳感性能最早是由sadeghipour等人提出的，后來shahinp00r進行了深入的研究，并取得了一定的成果。這種特性使得IPMc在MEMs中有著巨大的發展?jié)摿Α?/DIV>
電壓的大小直接影晌膜的形變量和驅動力的大小。當電壓較低時，由于膜內部電阻和表面阻抗的存在，TPMc的運動幅度很�。寒�(dāng)電壓升高時，膜內離子遷移的速度和遷移量增加，薄膜的形變量和力同時增大；當膜內離子分布形成的電場與外加電壓形成的電場達到平衡時，薄膜的形變****。此外，IPMc膜的形變量還與外加電壓的頻率有關。由于IPMc膜內水合陽離子遷移速度的限制，遷移需要一定的時間，因此IPMc膜在低頻電場作用下才能產生較大的位移。

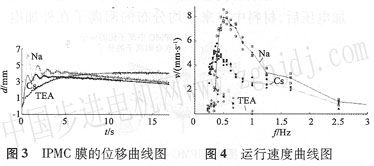

膜內陽離子種類對膜的位移量影響也很大，因?yàn)殡x子不同，膜的內阻和膜的硬度也不同，這些因素都會導致膜的致動性不同。例如Masaki Yamakita的蛇形作動器用不同的離子(Na、cs、TEA)進行位移和速度的對比，如圖3、圖4所示。
除上述影響因素外，還有一個重要因素就是膜的厚度。如圖5所示，設一塊IPMc膜長為L(zhǎng)1、自 |
