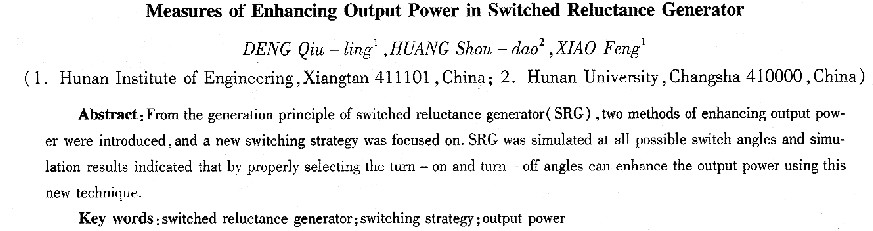

提高開關磁阻發電機輸出功率的措施
鄧秋玲1，黃守道2，肖鋒1
(1湖南工程學院，湖南湘潭41110I；2.湖南大學，湖南長沙410082)
摘要：根據開關磁阻發電機(SRG)的發電原理，介紹了提高SRG輸出功率的兩種方法，重點介紹了一種新的開關策略，并對SRG在各種可能的開關角下進行了仿真。仿真結果表明：采用新的開關策略，適當選擇開關角可以提高SRG的輸出功率。
關鍵詞：開關磁阻發電機；開關策略；輸出功率
中圖分類號：TM352 文獻標識碼：A 文章編號：1004-7018(2008)04-0009-03
O引 言
根據陸地、海洋以及航空中對用電需要的日益增加，研制高效、故障容錯和高密度發電機組已成為主要的目標。由于開關磁阻發電機(以下簡稱SRG)采用了新穎的發電原理和靈活的控制方式，具有常規發電機所不具有的獨特優勢，如發電品質好、系統堅固、功率密度高、制造成本低等優點。同時，由于它不采用永磁材料，在結構上沒有易產生故障的轉子繞組，其熱損耗大部分集中在定子上，易于冷卻，適合在惡劣的環境下工作。因此，無論在民用還是航空領域，開關磁阻發電機都具有較高的實用價值和廣闊的應用前景。
研究發電機控制策略的主要目標之一是提高發電機組的功率密度，增加發出的電功率與勵磁功率的比值，是增大SRG產率的一個措施，除了能降低直流側電容器的體積外，重要的是它能緩和直流側的電流脈動。
1開關磁阻發電機的工作原理
SRG驅動變換器應能在一個周期內完成為相繞組勵磁，回饋電功率，使繞組退磁。為實現這個目的，傳統的變換器電路結構為半橋逆變器，一相電路圖如圖l所示。
SRG一相電壓方程為：

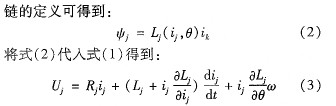

式中：Uj、ij，分別為j相電壓和，相電流，Rj，為j相繞組電阻，Ψj表示由電流ij產生的j相磁鏈，t是時間。由于結構的雙凸極性和鐵心的磁飽和，相電感Lj是電流和位置的函數。假定相間無磁的耦合，根據磁鏈的定義可得到：
1．1 SRG能量轉換過程
典型的發電運行控制及相電流波形如圖2所示。定子齒極軸線與轉子槽軸線重合時θ=0，此時相電感最��；定子齒極軸線與轉子齒極軸線重合時θ=θm，此時相電感****。主開關的開通角和關斷角分別為θon和θoff。
從圖2可以看出，相電流可分為兩個階段：θon～θoff為第一階段，電源經過主開關對繞組供電，電機吸收電能，稱為“勵磁階段”。根據圖l，可以導出這一階段的電流狀態方程：
勵磁階段電流從零開始增加，在θoff處相電流為ic。θoff～θc為第二階段，主開關s1、s2都關斷。此為續流發電階段，電流循續流二極管向電源回饋，此階段的電流狀態方程為：
1．2開關磁阻發電機的發電條件
根據式(5)可知：若運動電勢  那么相電流在i c的基礎上將繼續增大，而在一 |
