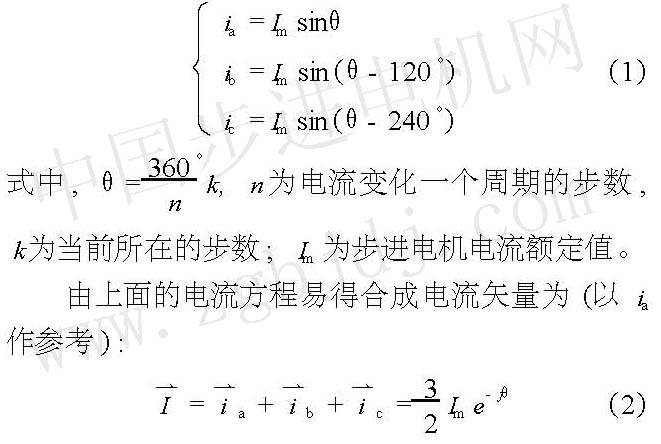

由上式可見，步進電機各相在通以‘、”t的電流時，電機總的電流矢量就可以實現恒幅均勻旋轉，磁場矢量也是恒幅均勻旋轉的，因此采用正弦波細分驅動就可以實現步進電機的恒轉矩、微步運行。
2任意可變細分實現
一般細分控制系統的處理方法是將事先根據式(1)計算出來的對應于不同n值印分?jǐn)?shù))的電流設定值，制成表格存儲在存儲器中，系統運行時基于州s320F2812的步進電動機旺意可變姻爺控制系短研宅靦墨香，等只需要對表格進行查詢即可。這樣****的優點就是程序編制簡單，對控制器的計算速度要求低。但是這種做法存在兩個方面的缺陷，第一，一種細分?jǐn)?shù)對應一個電流的設定表，不可能儲存太多的設定值表格，也就不能做到真正的任意細分：第二，在伺服系統中，要求電機有很好的調速性，而電機運行的細分?jǐn)?shù)跟轉速是相互聯系的，細分?jǐn)?shù)的時候，電機轉速就不可能太高，也就是說對調速性有很高要求時，****是能對電機的細分?jǐn)?shù)進行快速切換。但是用上面的方法，在變換細分?jǐn)?shù)時，要在兩個表格之間找到結合點，實現則比較麻煩，如果要經常性的做這樣的切換那就更困難了。

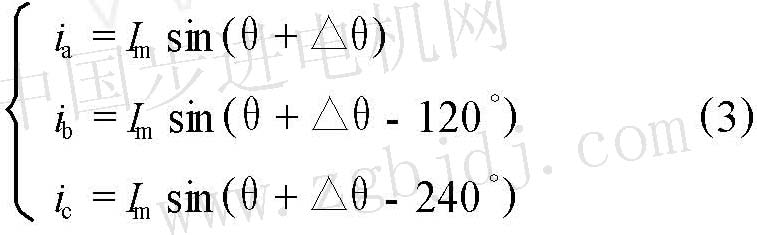

分析式(1)、式(2)可以看到，細分驅動真正要達到的目的是磁場按要求變化，即對矗和O控制；矗為常量，O以特定的lllO flllO=叢業)變化二O值對應細分?jǐn)?shù)n，如果直接對lllO進行調整，就可以真正實現任意可變細分。這樣，式(1)應改為：
系統實現時只要在每次換步之前計算出下一步的小《](可通過三相平衡推出)，對絕大部分控制器來說在一個NVM周期中完成這點運算是綽綽有余的，況且電機運行一步往往包括很多個
m，M周期。同時，為減少控制器的負擔，可以在改變細分?jǐn)?shù)后，將實時計算出第一個周期的電流設定值保存起來，從第二個周期開始，系統就可以按查表法來獲取各相電流設定值。
3系統實現
3．1硬件
本文提出的驅動系統以高性能DSP芯片刪$320F2812為核心，加入驅動電路、電流檢測電路、各種通信接口和鍵盤顯示電路，構成功能齊全的三相混合式步進電機細分驅動系統的硬件

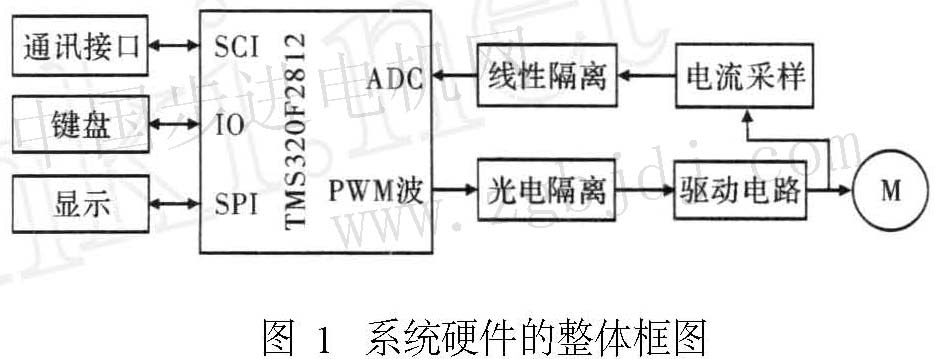

平臺。整體框圖如圖l所示。
1)驅動電路
構成三相橋的功率管采用RF530N，其功率等
級為100 v、15 A。功
