單相永磁同步電動機變頻起動性能分析
摘要：對采用三相逆變器供電的單相水磷同步電動機變頻起動過程的轉矩進行了深入分析，提出了用于單相水磷同步電動機變頻起動分析的簡化等值電路，分別用似穩態法和簡化等值電路法計算了單相水磷同步電動機變頻起動過程中的異步起動轉矩，兩者計算結果一致，證明了該簡化等值電路法的正確性，并根據簡化等值電路法推出了變頻起動時保證****異步轉矩保持恒定的完全補償法，用似穩態法計算了采用完全補償法變頻起動時的異步轉矩和平均轉矩，驗證了完全補償法的正確性。
關鍵詞：單相水磷同步電動機，變頻起動，轉矩分析，恒定****異步轉矩，完全補償法
0引言
稀土永磁單相同步電動機是一種新型高效節能的永磁同步電動機。電機定子繞組由單相交流電源供電，轉子采用釹鐵硼永磁材料構成主磁極。與異步電動機相比，由于消除了轉差損耗，單相永磁同步電動機的效率得到大幅提高，另一方面，由于采用永磁勵磁，其定子無功電流得以減小，從而功率因數也得到提高。經試驗測定，1 1肼釹鐵硼永磁單相同步電動機的效率為82 4，而同容量雙值電容單相異步電動機的效率為73，滿載時釹鐵硼永磁單相同步電動機的輸入功率減少248 W。
文獻【2】研究了單相永磁同步電動機直接起動過程。一般異步電動機直接起動時的沖擊電流為額定電流的5～7倍，給電網造成很大的沖擊。與同容量的單相異步電動機相比，單相永磁同步電動機的起動電流要小一些，但仍為額定電流的四倍左右。用于變頻運行的單相永磁同步電動機采用變頻起動則可避免對電網造成沖擊，避免對周圍其它用電設備造成干擾。文獻『3怩出了一種利用三相逆變器實現單相永磁同步電動機變頻調速的控制方法，該方法能在比較寬的頻率范圍內使電機獲良好的調速和運行性能。
本文是在文獻『3]所提出的結構形式基礎上，對單相永磁同步電動機采用三相逆變器供電時變頻起動過程的轉矩進行深入分析，提出用于單相永磁同步電動機變頻起動分析的簡化等值電路，分別用似穩態法和簡化等值電路法計算了單相永磁同步電動機變頻起動過程中的異步起動轉矩，兩者計算結果一致，證明了該簡化等值電路法的正確性，并提出變頻起動時保證****異步轉矩保持恒定的完全補償法，用似穩態法計算了采用完全補償法變頻起動時的異步轉矩和平均轉矩，驗證了完全補償法的正確性．
1三相逆變器供電單相永磁同步電動機變頻調速的控制方法電容分相的單相永磁同步電動機(i主行電容一定)采用單相變頻供電變頻調速時，電機只能在接輔相
圖1單相水磁同步電動機定子電路圖
近于圓形旋轉磁場或橢圓形旋轉磁場下運行，其運行性能會變差。根據文獻【3】的分析，單相永磁同步電動機變頻運行時獲得圓形旋轉磁場的條件為：

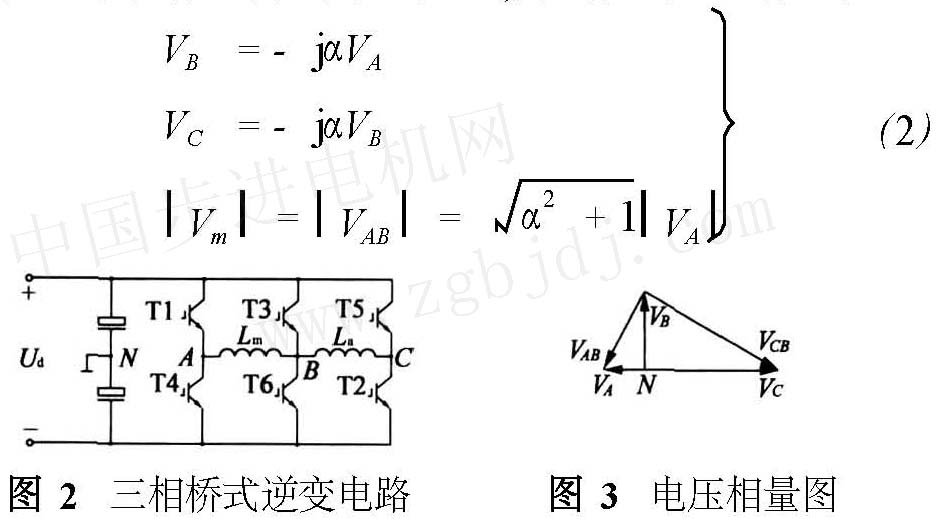

為了滿足變頻運行時電機產生圓形旋轉磁場的條件，可以采用分相控制方案，即利用三相橋式逆變器產生兩相相差90。的SFWM電壓給電機供電，電機主、輔相繞組分別接在電路中的4、B和c、B兩點之間口]，如圖2所示。
2步電動機變頻起動過程的轉矩分析
在分析永磁同步電動機起動過程時，常采用似穩態的分析方法。把電機的起動過程當作一系列不同轉差率下的穩態異步運行：并采用磁路疊加原理把永磁同步電動機看成是轉子上無永磁體、不對稱籠型轉子異步電動機穩態運行和永磁體勵磁、定子繞組短路的同步發電機穩態運行的疊加H。在分析單相永磁同步電動機變頻起動過程時，也同樣運用似穩態的分析方法和磁路疊加原理，并把變頻起 |
