基于空心杯電機的SPWM與SVPWM仿真研究
董大為，邵定國，許路，楊墨
(上海大學，上海200072)
摘要：SPWM與SVPWM是日前常用的調制模式，被廣泛應用于各種交流電機的調速系統中�？招谋姍C，南于其便捷的控制特性，作為高性能的傳動機構，代表了交流電機的發展方向之一。理論分折了SPWM與SVPWM調制方法的特點，通過分析實驗條件，基于空心杯電機的實際參數，在Matlab／simuIink中建立他控式變頻調速系統。仿真結果表明，SVPWM相對于SPWM的高電壓利用率一方面表現在其具有更大的線性調制范圍上，同時表現在相同的線性調制比下SVPWM比SPWM也能夠有更高的電源利用率；采用SVPWM可以有效減小電機的脈搌；在穩態剛，對于同一種調制方式的線性調制比越高，相電流的幅值越大。
關鍵詞：空心杯電機；SPWM；SVPWM；變頻：線洼調制比
O引言
在交流電機調速系統中，通過采用合適的PWM調制波，一方面可以使電機對于給定的控制信號做出準確快速的響應，另一方面，可以減小電機的轉矩脈動，提高電機的運行穩定性，并且拓寬電機的調速比[1]。目前常用的調制波為SPWM和SVPWM。
空心杯電機從結構上可以分為無刷和有刷兩類。無刷空心杯電機，定子采用定子無齒槽結構。這種特殊結構可以消除齒槽轉矩；有刷空心杯電機轉子無鐵芯�？招谋姍C在高精度、寬調速范圍伺服驅動中得到越來越廣泛的應用，作為高效率能量轉換裝鼉，代表了電動機的發展方向之一[2]。本文所采用的無刷空心杯電機從外特性上來看，可以等效為永磁同步電動機，而其實際等效的交直軸電感量要遠小于常規的永磁電動機。
本文通過理論分析和實驗條件分析，基于仿真軟件，在試驗空心杯電機上，通過開環變頻調速實驗，對SVPWM和SPWM的性能進行仿真比較。
1 SPWM與SVPWM原理比較
一般PWM調制是將調制波與載波的波形進行比較，從而得到的等高而不等寬的脈沖序列。SPWM調制方式是使脈沖的寬度按照正弦規律變化，從而在效果上和正弦波等效。即在算法上一開始，就要以正弦波為調制波。其原理圖如圖1所示。

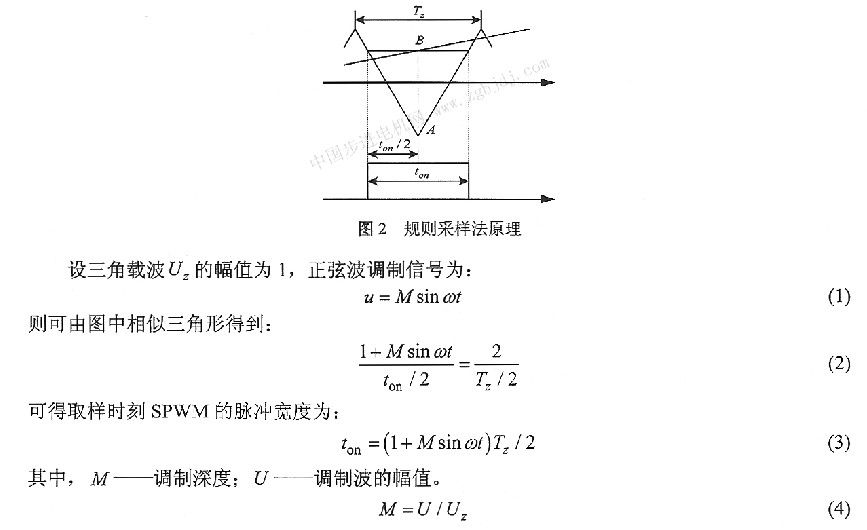

在數字系統中，一般按照規則采樣法的原則來實現，如圖2所示。
當M>1時，比較器的輸出就會處于飽和狀態，此時，輸出的基波分量的幅值就不與調制函
數(4)的值成比例的線性關系，從而造成波形發生畸變，諧波成分增加。因此，當調制深度為1時，在星形連接的繞組中，相電壓Us�？梢赃_到****值，為直流母線電壓的一半Vdc／2。
其中，r——線性調制比。
可見在SPWM調制模式下，****線性調制比為1。
而SVPWM的基本思想是通過八組三相電壓式逆變橋的基本電壓矢量(000、001、010、011、100、101、110、111，其中O表示上橋臂關斷，l表示上橋臂導通)在靜止α、β坐標系中來合成定子相電壓矢量us。

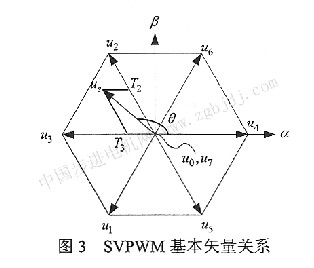

將八組基本矢量，按照開關管動作最小的順序進行排列，其中u1至u6表示基本矢量，其模長為Vdc2／3。u0、u7分別表示000與111為零矢量，相當于電機的輸入端短路，則其基本矢量關系如下圖3所示。

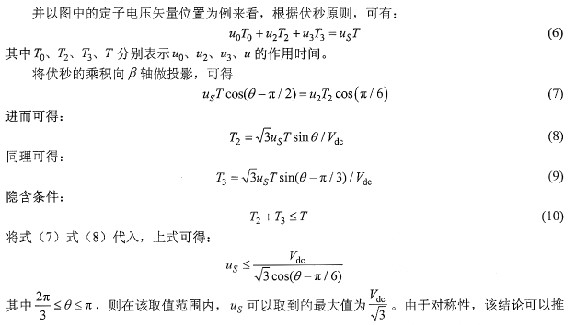

并以圖中的定子電壓矢量位置為例來看，根據伏秒原則，可有：
廣到其余五個區間。由該結論可知：

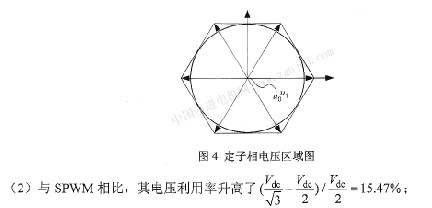

(1)定子相電壓可以達到的區域為該六組基本矢量所構成的六邊形的內切圓，如圖4所示；
(3)對照公式(5)的定義，與SPWM相比，SVPWM的線性 |
