       梁中華，杜繼光，楊霞

(沈陽工、lE人學，遼寧沈陽110870)

    摘要：文章采用TMs210F2812型號DsP控制高速變換器功率開關器件，采用對稱規則采樣算法和分段脈

寬調制技術生成高頻sPwM波形，并給出主要的程序流程和實現方法。最后，經實驗觀測波形結果正確無誤，

驗證了設計方案可行。

    關鍵詞：TMs2loF2812；高頻控制；對稱規則采樣算法

0引言

    數字信號處理器fDsPl的高速運算能力使很多復雜的控制算法和功能得以實現，同時將實時處理能力和控制器的外設功能集于一身，在控制領域內也得到很好的應用，給交流電動機變頻調速技術注入了新的活力，使變頻調速系統真正達到了體積小、覆量輕、成本低、效率高、無公害的要求。高速電機控制系統采用DsP控制芯片能產生抗干擾能力強，可靠性高，靈活性強的高頻脈寬調制信號。

    在DsP中，TMs320F2812型號是專門為電機控制設計的控制芯片，它功能強大，運算速度快，最適合于sPwM控制，由它來控制逆變器的6個開關器件，實現sPwM變頻調速，文中利用TI公司TMs320F2812數字信號處理器設計高頻sPwM淵速器。

1 sPwM對稱規則采樣算法

    sPwM的采樣算法主要有：自然采樣，對稱規則采樣，不對稱規則采樣。自然采樣法是將基準正弦波與一個三角載波相比較，由兩者的交點決定出逆變器開關模式的方法，而正弦波與三角波兩個相鄰交點的時刻，不但是載波比的函數，而且是幅度調制比的函數，而求解其與幅度調制比的關系要花費很多時間。對稱規則采樣法是只在三角波的頂點位置或底點位置對正弦波采樣而形成階梯波，此階梯波與三角波的交點所確定的脈寬在一個采樣周期內的位置是對稱的。在對稱規則采樣中，實際的正弦波與三角載波的交點所確定的脈寬要比生成的PwM脈寬大，即變頻器的輸出電壓比正弦波與i角波直接比較生成PwM時輸出的電樂要低。不對稱規則采樣法是在三角波的一個周期內，利用三角波的兩個峰值點對應的

正弦函數值，求取的脈沖對=角波的峰值點不對稱。

高頻率信號輸出時，要求控制器處理速度及時，不對

稱規則采樣和自然采樣算法的編程較為復雜，不利于

高頻率信號調制，因此本文選擇對稱規則采樣算法。

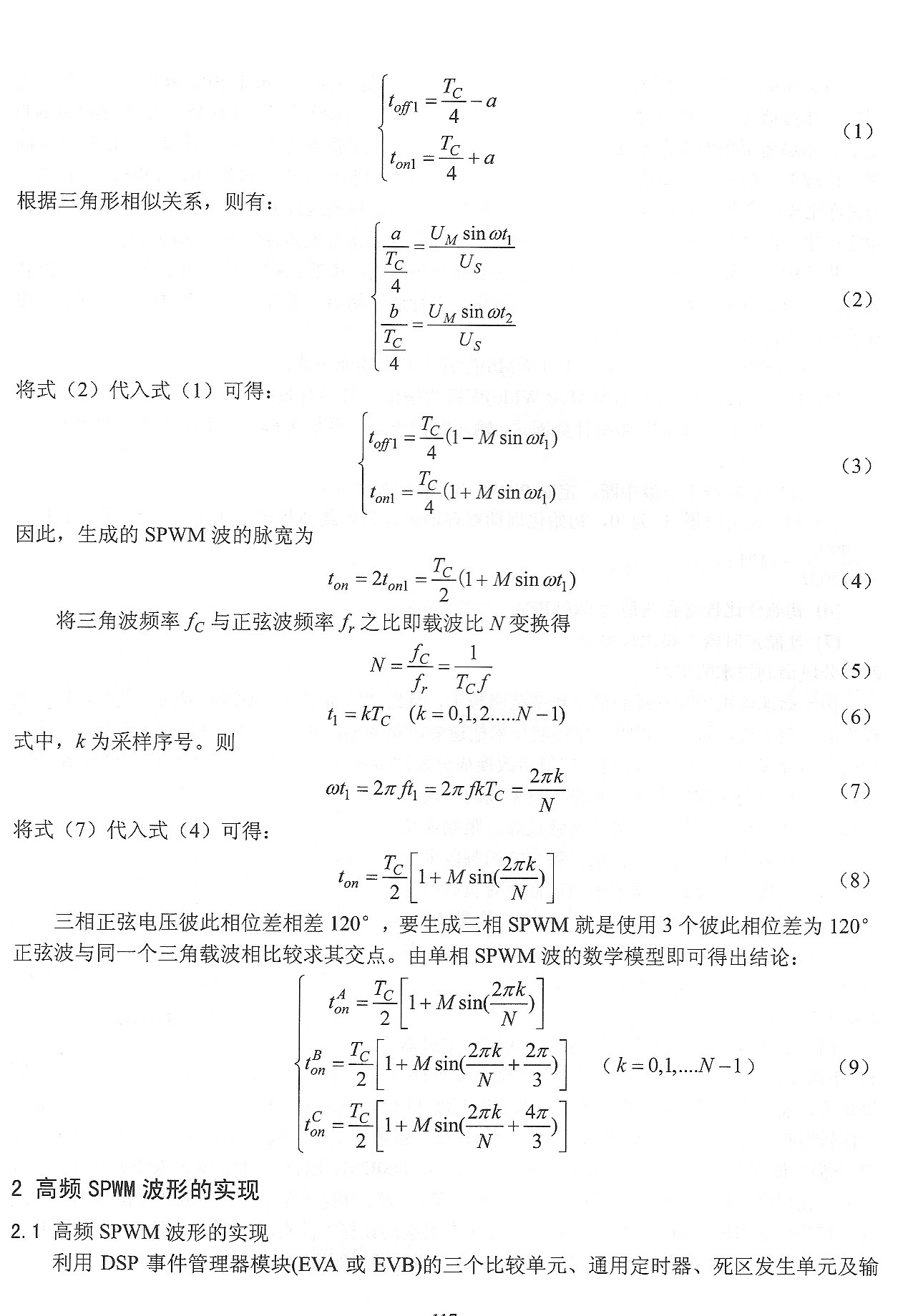

    圖l為對稱規則采樣sPwM波生成原理圖，圖中

Us是三角載波峰值，Tc是三角載波周期，‘t為采樣時
