1. 一種低電壓大電流永磁交流伺服電動機，包括殼體(1)、定子組件(2)、轉子組件
(3)、無刷旋轉變壓器(4) 和大電流連接器(5)，其特征在于：所述定子組件(2) 包括定子鐵
心(6) 以及設置在定子鐵心(6) 內的繞組(7)，所述繞組(7) 為雙層排布，繞組(7) 與定子鐵
心(6) 之間由絕緣材料進行絕緣；所述轉子組件(3) 包括轉子鐵心(9)，所述轉子鐵心(9)
內嵌入有永磁體(8)。
2. 根據權利要求1 所述的低電壓大電流永磁交流伺服電動機，其特征在于：所述永磁
體(8) 嵌入轉子鐵心(9) 開設的孔內，并在孔內加膠進行輔助固定。
[0001] 本實用新型屬于電動機技術領域，涉及一種永磁交流伺服電動機，尤其是一種低
電壓大電流永磁交流伺服電動機。
背景技術
[0002] 目前，隨著新型電力電子器件、專用集成電路和現代控制算法的技術發展，永磁交
流伺服系統憑借其功率密度高、高可靠性、高控制精度、無需維護等特點在越來越多的場合
獲得應用。但是目前市場上提供的永磁交流伺服電動機的母線電壓均在160V 以上，沒有
低電壓的永磁交流伺服電動機產品。同時市場上有低電壓的無刷永磁直流電動機供應，但
是其功率均比較小，輸出轉矩小，同時霍爾傳感器無法滿足惡劣使用環境條件，控制精度不
高。
[0003] 因此，低電壓大電流永磁交流伺服電動機為低電壓伺服系統尤其時火炮伺服系統
采用永磁交流伺服電動機提供了可能。
實用新型內容
[0004] 本實用新型的目的在于克服上述現有技術的缺點，提供一種低電壓大電流永磁交
流伺服電動機，該電動機能夠應用在低電壓供電、環境條件惡劣(強沖擊、振動條件)、輸出
轉矩大、控制精度要求高的伺服系統。
[0005] 本實用新型的目的是通過以下技術方案來解決的：
[0006] 這種低電壓大電流永磁交流伺服電動機，包括殼體、定子組件、轉子組件、無刷旋
轉變壓器和大電流連接器，所述定子組件包括定子鐵心以及設置在定子鐵心內的繞組，所
述繞組為雙層排布，繞組與定子鐵心之間由絕緣材料進行絕緣；所述轉子組件包括轉子鐵
心，所述轉子鐵心內嵌入有永磁體。
[0007] 上述永磁體嵌入轉子鐵心開設的孔內，并在孔內加膠進行輔助固定。
[0008] 本實用新型的低電壓大電流永磁交流伺服電動機經實驗驗證，在低供電電壓條件
下，輸出轉矩大，溫升滿足長期工作要求。而且其安裝的無刷旋轉變壓器工作可靠，壽命長，
能長期適應惡劣的工作環境。
附圖說明

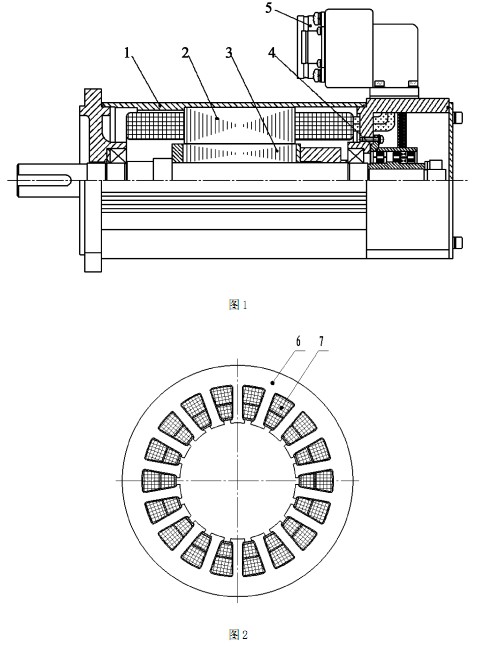

[0009] 圖1 為本實用新型的整體結構示意圖；
[0010] 圖2 為本實用新型的定子組件2 的橫截面示意圖；
[0011] 圖3 為本實用新型的轉子組件3 的橫截面示意圖。
[0012] 其中：1 為殼體；2 為定子組件；3 為轉子組件；4 為無刷旋轉變壓器；5 為大電流連
接器；6 為定子鐵心；7 為繞組；8 為永磁體；9 為轉子鐵心。
